Шариковый подшипник 5317

Подшипник 5317 — это импортный шариковый радиально-упорный подшипник, является основным конструктивным исполнением, размер 85*180*73.025 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 85 мм
Наружный диаметр: 180 мм
Ширина: 73.025 мм
Масса: 6.65 кг

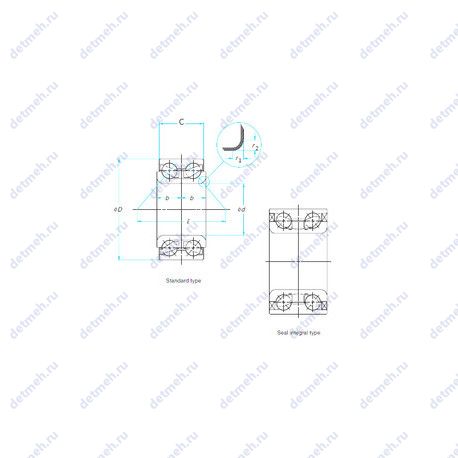

Подшипник 5317 чертеж — Чертеж подшипника 5317

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 5 — Только для тел качения

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 5317

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Габаритные и посадочные размеры:

Ширина - 73.0250 мм;
Масса - 6.650;
Внешний диаметр - 180.0000 мм;
Высота. мм - 73.025;
Внешний диаметр - 180 мм;
Внутренний диаметр - 85 мм;

Прочие характеристики:

Standard Clearance - c0;
Precision - a1;
Min. Housing Shoulder Dia.. Outer (Lo) - 167.0;
Max. Shaft Shoulder Dia. Inner (Li) - 99.0;
Максимальная скорость (масло) - 3;
Максимальная скорость (смазка) - 2;
Номинальная статическая нагрузка - 176.000;
Номинальная динамическая нагрузка - 195.000;
Материал - 52100 chrome steel. or equivalent;
Радиус (мин) - 3.000;
Диаметр отверстия - 85.0000;
Тип подшипника - open;
Размеры. мм - 85x180x73.025;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - 5317;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 5317, технические характеристики и номинальные значения.

Таблица модификаций подшипника 5317

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
5317W	Только для тел качения. Максимальная грузоподъемность, паз для ввода шариков.	85	180	73.02	8.827
5317ZZ	Только для тел качения. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	85	180	73.025	6.65
5317 A	Только для тел качения. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	85	180	73	8.3
A 5317 WB	Без кольцевой канавки и смазочных отверстий в наружном кольце. Отверстия для смазки на наружном кольце подшипника напротив фиксатора..	85	180	73.025	9.85

Модификации подшипника 5317 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
