Подшипник 170412 АКЛ ГОСТ

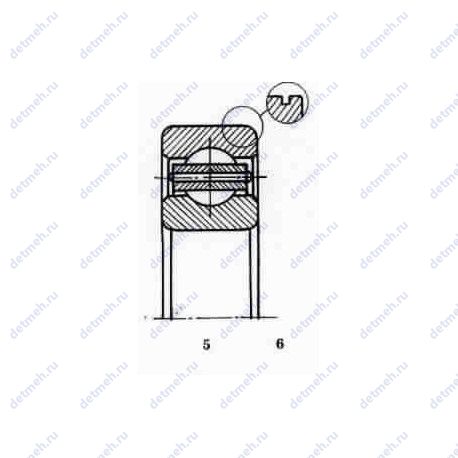

Модификация 170412 АКЛ — это отечественный шариковый радиальный подшипник, однорядный, с канавкой для ввода шариков и стопорной канавкой на наружном кольце, основное конструктивное исполнение - 170412.
Импортный аналог - 412NRM.
Размер подшипника: 60*150*35 мм.
Стандарт: ГОСТ
Бренды: EPK,ГОСТ,ГПЗ-1 Смотреть все
Внутренний диаметр: 60 мм
Наружный диаметр: 150 мм
Ширина: 35 мм
Масса: 3.47 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 170412 АКЛ
Суффикс АК — Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. Суффикс Л — Сепаратор из латуни.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 170412 АКЛ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 170412 | Основное исполнение. | 60 | 150 | 35 | 3.1 |
| 170412 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. | 60 | 150 | 35 | 3.47 |
| 170412 АЛ | Повышенная грузоподъемность Сепаратор из латуни. | 60 | 150 | 35 | 3.47 |
| 170412 Л | Сепаратор из латуни. | 60 | 150 | 35 | 3.47 |
| 6-170412 Л | Сепаратор из латуни. | 60 | 150 | 35 | 3.18 |
| Р-170412 Л | Сепаратор из латуни. | 60 | 150 | 35 | 3.47 |
| 170412 Е | Сепаратор из текстолита. | 60 | 150 | 35 | 3.47 |
| 5 170412 А1ЛШ2 | Повышенная грузоподъемность Нормы шумности Сепаратор из латуни. | 60 | 150 | 35 | 3.47 |
| 6 170412 АЛШ1 | Повышенная грузоподъемность Нормы шумности Сепаратор из латуни. | 60 | 150 | 35 | 3.47 |
| 6 170412 АЛШ | Повышенная грузоподъемность Нормы шумности Сепаратор из латуни. | 60 | 150 | 35 | 3.47 |
| 6 170412 А1ЛШ1 | Повышенная грузоподъемность Нормы шумности Сепаратор из латуни. | 60 | 150 | 35 | 3.47 |
| 6 170412 ЛШ1 | Нормы шумности Сепаратор из латуни. | 60 | 150 | 35 | 3.47 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 170412 АКЛ
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-5 | 170412 АКЛ | 60 | 150 | 35 | ГОСТ |
| ГПЗ-20 | 170412 АКЛ | 60 | 150 | 35 | ГОСТ |
| ГПЗ-1 | 170412 АКЛ | 60 | 150 | 35 | ГОСТ |
| EPK | 170412 АКЛ | 60 | 150 | 35 | ГОСТ |
| ГПЗ-24 | 170412 АКЛ | 60 | 150 | 35 | ГОСТ |
| ГОСТ | 170412 АКЛ | 60 | 150 | 35 | ГОСТ |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица применяемости подшипника 170412 АКЛ
KMAZ 43105 Коробка переключения передач KMAZ 4310 Коробка переключения передач KMAZ 5320 Ведущий вал коробки передач. опора задняя KMAZ 5320 Коробка переключения передач KMAZ 53211 Ведущий вал коробки передач. опора задняя KMAZ 53212 Ведущий вал коробки передач. опора задняя KMAZ 53212 Коробка переключения передач KMAZ 53213 Ведущий вал коробки передач. опора задняя KMAZ 53213 Коробка переключения передач KMAZ 53222 Коробка переключения передач KMAZ 5325 Коробка переключения передач KMAZ 5410 Ведущий вал коробки передач. опора задняя KMAZ 5410 Коробка переключения передач KMAZ 54112 Ведущий вал коробки передач. опора задняя KMAZ 54112 Коробка переключения передач KMAZ 54122 Коробка переключения передач KMAZ 5425 Коробка переключения передач KMAZ 55102 Ведущий вал коробки передач. опора задняя KMAZ 55102 Коробка переключения передач KMAZ 55111 Ведущий вал коробки передач. опора задняя KMAZ 5511 Коробка переключения передач KMAZ 6410 Коробка переключения передач ЗИЛ 133ВЯ Коробка переключения передач ЗИЛ 133ГЯ Коробка переключения передач УРАЛ 4320 Коробка переключения передач УРАЛ 5557 Коробка переключения передач УРАЛ 5920 Коробка переключения передач
Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.
Таблица взаимозаменяемостей подшипника 170412 АКЛ
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 412 | 60 | 150 | 35 | |||
| 50412 | 60 | 150 | 35 | |||
| 150412 | 60 | 150 | 35 | При условии демонтажа одной защитной шайбы | ||
| 170412 | 60 | 150 | 35 | |||
| 170412 АК | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 170412 АЛ | 60 | 150 | 35 | Сепаратор из латуни | Повышенной грузоподъёмности | |
| 170412 Л | 60 | 150 | 35 | Сепаратор из латуни | ||
| 412 А | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 412 АКТ | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности Для повышенных температур | |
| 412 АКТ11 | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности Для повышенных температур | |
| 412 Ш | 60 | 150 | 35 | |||
| 50412 А | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 50412 АК | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6-170412 Л | 60 | 150 | 35 | Сепаратор из латуни | ||
| 6-412 | 60 | 150 | 35 | |||
| 6 412 АК | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6-50412 | 60 | 150 | 35 | |||
| 6 50412 А | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 7412 | 60 | 150 | 35 | |||
| 70 412 АК | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| Р-170412 Л | 60 | 150 | 35 | Сепаратор из латуни Детали из теплостойких сплавов стали | ||
| 6 412 А | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 8 412 А | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 8 50412 А | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 170412 Е | 60 | 150 | 35 | Сепаратор из текстолита | ||
| 5 170412 А1ЛШ2 | 60 | 150 | 35 | Сепаратор из латуни | Повышенной грузоподъёмности | |
| 50412 АКШ | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 170412 АЛШ1 | 60 | 150 | 35 | Сепаратор из латуни | Повышенной грузоподъёмности | |
| 6 170412 АЛШ | 60 | 150 | 35 | Сепаратор из латуни | Повышенной грузоподъёмности | |
| 6 170412 А1ЛШ1 | 60 | 150 | 35 | Сепаратор из латуни | Повышенной грузоподъёмности | |
| 6 412 АКШ1 | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 412 АКШ | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 412 А1Ш1 | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 6 412 А1Ш | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 6 50412 АКЛШ | 60 | 150 | 35 | Проточка на внешнем кольце для смазки Сепаратор из латуни | Повышенной грузоподъёмности | |
| 6 50412 АКШ1 | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 50412 АКШ | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 50412 А1Ш1 | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 6 50412 А1Ш | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 6 50412 АШ1 | 60 | 150 | 35 | Повышенной грузоподъёмности | ||
| 6 170412 ЛШ1 | 60 | 150 | 35 | Сепаратор из латуни | ||
| 6 50412 АК | 60 | 150 | 35 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 170412 АКЛ
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Габаритные и посадочные размеры:
- Внутренний диаметр - 60;
- Внешний диаметр - 150;
- Масса - 3.47 кг;
- Ширина - 35;
Прочие характеристики:
- Номер по ГОСТ - 170412 акл;
- Размеры. мм - 60x150x35;
Производитель ГОСТ
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Производитель ГПЗ-5
ГПЗ-5 — ОАО "Ролтом", Россия, Томск
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 170412 акл;
Прочие характеристики:
- Номер по ГОСТ - 170412 акл;
- Размеры. мм - 60x150x35;
- ГОСТ - ГОСТ 520;
- d шарика (мм) Диаметр шарика - 28.575;
- N шариков Количество шариков - 7;
Габаритные и посадочные размеры:
- Внутренний диаметр - 60 мм;
- Внешний диаметр - 150 мм;
- Масса - 3.47 кг;
- Ширина - 35 мм;
- d (мм) Внутренний диаметр - 60;
- D (мм) Наружный диаметр - 150;
- В (мм) Ширина - 35;
- m (кг) Масса - 3.47;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 114;
- Co (kN) Грузоподъемность статическая - 80;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 4700;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 4000;
Производитель ГПЗ-1
ГПЗ-1 — ОАО "Московский подшипник"
Классификация:
- Обозначение - 170412 акл;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- d шарика (мм) Диаметр шарика - 28.575;
- N шариков Количество шариков - 7;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 60;
- D (мм) Наружный диаметр - 150;
- В (мм) Ширина - 35;
- m (кг) Масса - 3.47;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 114;
- Co (kN) Грузоподъемность статическая - 80;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 4700;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 4000;
Производитель ГПЗ-20
ГПЗ-20 — ООО "Курский завод упорных подшипников"
Классификация:
- Обозначение - 170412 акл;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- d шарика (мм) Диаметр шарика - 28.575;
- N шариков Количество шариков - 7;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 60;
- D (мм) Наружный диаметр - 150;
- В (мм) Ширина - 35;
- m (кг) Масса - 3.47;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 114;
- Co (kN) Грузоподъемность статическая - 80;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 4000;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 4700;
Производитель ГПЗ-24
ГПЗ-24 — ООО "Пензенский подшипниковый завод"
Классификация:
- Обозначение - 170412 акл;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- d шарика (мм) Диаметр шарика - 28.575;
- N шариков Количество шариков - 7;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 60;
- D (мм) Наружный диаметр - 150;
- В (мм) Ширина - 35;
- m (кг) Масса - 3.47;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 114;
- Co (kN) Грузоподъемность статическая - 80;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 4700;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 4000;
