Шариковый подшипник 1680204 АС17

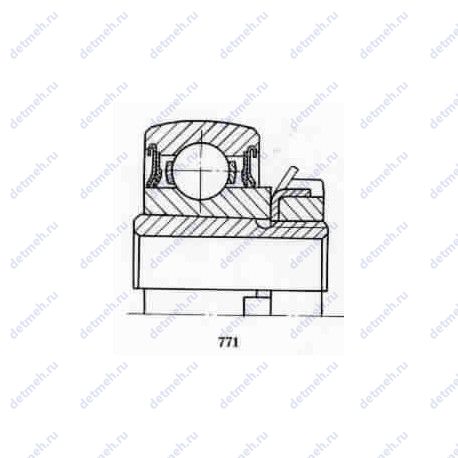

Подшипник 1680204 АС17 — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом, с сферической наружной поверхностью наружного кольца на закрепительной втулке, с двумя защитными шайбами, обозначение основновного исполнения 1680204, размер 20*52*16 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-8
Внутренний диаметр: 20 мм
Наружный диаметр: 52 мм
Ширина: 16 мм
Масса: 0.23 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 1680204 АС17
Производитель ГПЗ-8
ОАО "Харьковский подшипниковый завод"
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- m (кг) Масса - 0.2300;
- В (мм) Ширина - 16/29;
- D (мм) Наружный диаметр - 52;
- Ширина - 16/29 мм;
- Масса - 0.32 кг;
- Внешний диаметр - 52 мм;
- Внутренний диаметр - 20 мм;
Пропускная способность:
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 12000;
- Co (kN) Грузоподъемность статическая - 7.8;
- C (kN) Грузоподъемность динамическая - 14;
Прочие характеристики:
- N шариков Количество шариков - 9;
- d шарика (мм) Диаметр шарика - 7.938;
- Материал Марка стали - шх-15;
- ГОСТ - ту 37.006.084;
- Номер по ГОСТ - 1680204 ас17;
Классификация:
- Основной тип - шариковый радиальный;
- Обозначение - 1680204 ас17;
- Нагрузка - радиальная;
- Тела качения - шарики;
В таблице приведены основные размеры подшипника 1680204 АС17, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1680204 АС17
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1680204 | Основное исполнение. | 20 | 52 | 18 | 0.32 |
| 1680204 АК7 | Повышенная грузоподъемность. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.231 |
| 1680204 С17 | Литол-24. | 20 | 52 | 16 | 0.231 |
| 1680204 АЕС17 | Повышенная грузоподъемность. Литол-24. Сепаратор из текстолита.. | 20 | 52 | 16 | 0.23 |
| 1680204 АКС17 | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Литол-24. | 20 | 52 | 16 | 0.23 |
| 1680204 Т2С17 | Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. | 20 | 52 | 16 | 0.23 |
| 8 1680204 АС17 | Повышенная грузоподъемность. Литол-24. | 20 | 52 | 16 | 0.23 |
| 1680204 АК7С17 | Повышенная грузоподъемность. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
| 1680204 ЕК7С17 | Литол-24. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
| 1680204 НК7С17 | Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали. | 20 | 52 | 16 | 0.23 |
| 1680204 АК10С17 | Повышенная грузоподъемность. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт. | 20 | 52 | 16 | 0.23 |
| 1680204 АЕК7С17 | Повышенная грузоподъемность. Литол-24. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
| 8 1680204 АК7С17 | Повышенная грузоподъемность. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
| 1680204 АЕК10С17 | Повышенная грузоподъемность. Литол-24. Сепаратор из текстолита.. Улучшенная конструкция уплотнений плюс стопорный штифт. | 20 | 52 | 16 | 0.23 |
| 1680204 АК7Т2С17 | Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
| 6 1680204 АК7С17Ш | Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
| 1680204 А1К7Т2С17 | Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
| 6 1680204 АК7С27Ш1 | Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
| 6 1680204 АК7С17Ш1 | Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. | 20 | 52 | 16 | 0.23 |
Модификации подшипника 1680204 АС17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Применение подшипника 1680204 АС17
Комбайн Дон-1200 Шнек зерновой наклонный бункера Комбайн Дон-1200 Шнек устройства домолачивающего Комбайн Дон-1500 Шнек зерновой наклонный бункера Комбайн Дон-1500 Шнек устройства домолачивающего Комбайн КЗС-3 Шнек распределительный бункера
