Роликовый подшипник 294/500E
Подшипник 294/500E — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 294/500, размер 500*870*224 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 500 мм
Наружный диаметр: 870 мм
Ширина: 224 мм
Масса: 559 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

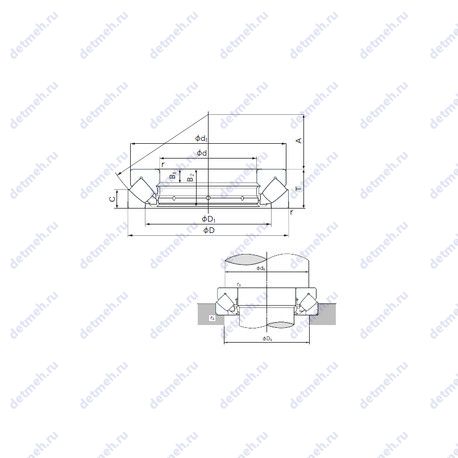

Таблица размеров и характеристик подшипника 294/500E
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Пропускная способность:
- Грузоподъемность статическая: 35000 кн
- Частота вращения предельная при жидкой смазке: 250 об/мин
- Грузоподъемность динамическая: 8250 кн
Прочие характеристики:
- Размер (C): 107 мм.
- Размер (B2): 216 мм.
- Размер (B1): 81 мм.
- Расстояние от торца до оси смазочных отверстий (A): 290 мм.
- Размер сопряженных деталей (ra max.): 8
- Размер сопряженных деталей (Da max.): 750
- Размер сопряженных деталей (da min.): 670
- Размер (D1): 661 мм.
- Размер (d1): 830 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 500x870x224
Габаритные и посадочные размеры:
- Радиус наружней фаски: 9.5 мм.
- Масса: 559 кг
- Ширина рабочая (T): 224 мм.
- Высота. мм: 224
- Внешний диаметр: 870. мм
- Внутренний диаметр: 500 мм
Классификация:
- Основной тип: роликовый упорный
- Обозначение: 294/500e
- Нагрузка: осевая
- Тела качения: ролики
В таблице приведены основные размеры подшипника 294/500E, технические характеристики и номинальные значения.
Таблица модификаций подшипника 294/500E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 294/500 | Основное исполнение. | 500 | 870 | 224 | 569 |
| 294/500R | Роликовый упорно-радиальный подшипник, однорядный. | 500 | 870 | 224 | 562 |
| 294/500 M | Роликовый упорно-радиальный подшипник, однорядный. | 500 | 870 | 107 | 560 |
| 294/500 EM | Роликовый упорно-радиальный подшипник, однорядный. | 500 | 870 | 224 | 560 |
| 294/500-E-MB | Роликовый упорно-радиальный подшипник, однорядный. | 500 | 870 | 224 | 519.3 |
| 294/500-E1-MB | Роликовый упорно-радиальный подшипник, однорядный. | 500 | 870 | 224 | 551 |
Модификации подшипника 294/500E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 294/500-E-MB | 500 | 870 | 224 | |||
| 294/500-E1-MB | 500 | 870 | 224 | |||
| 294/500R | 500 | 870 | 224 | |||
| 294/500 | 500 | 870 | 224 |
