Роликовый подшипник 294/710

Подшипник 294/710 — это импортный роликовый упорный подшипник, однорядный, является основным конструктивным исполнением, размер 710*1220*308 мм.
Отечественный аналог - 90394710.

Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 710 мм
Наружный диаметр: 1220 мм
Ширина: 308 мм
Масса: 1520 кг

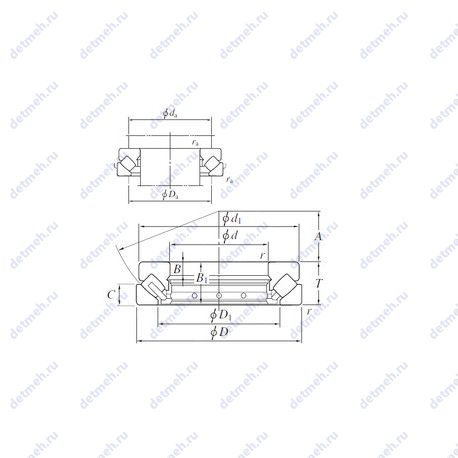

Подшипник 294/710 чертеж — Чертеж подшипника 294/710

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 294/710

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Прочие характеристики:

Уплотнение: нет
Размер (D1): 925 мм.
Размер (C): 150 мм.
Размер (B1): 298 мм.
Размер (B): 113 мм.
Расстояние от торца до оси смазочных отверстий (A): 415 мм.
Размер (d1): 1165 мм.
Размер сопряженных деталей (Da max.): 1050
Размер сопряженных деталей (da min.): 930
Размер сопряженных деталей (ra max.): 12
Количество дорожек качения: 1
Размеры. мм: 710x1220x308

Классификация:

Нагрузка: осевая
Основной тип: роликовый упорный
Обозначение: 294/710
Тела качения: ролики

Габаритные и посадочные размеры:

Ширина рабочая (T): 308 мм
Радиус наружней фаски: 15 мм.
Масса: 1520 кг
Высота. мм: 308
Внешний диаметр: 1220. мм
Внутренний диаметр: 710. мм

Пропускная способность:

Грузоподъемность статическая: 76300 кн
Грузоподъемность динамическая: 15400 кн

В таблице приведены основные размеры подшипника 294/710, технические характеристики и номинальные значения.

Таблица модификаций подшипника 294/710

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
294/710 M	Роликовый упорный подшипник, однорядный.	710	1220	149	1500
294/710 EF	Механически обработанный сепаратор из стали или специального чугуна.	710	1220	308	1500
294/710-E-MB	Роликовый упорный подшипник, однорядный.	710	1220	308	1431.9
294/710-E1-MB	Роликовый упорный подшипник, однорядный.	710	1220	308	1470

Модификации подшипника 294/710 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 294/710

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	90394/710	710	1220	308	ГОСТ
KOYO	294/710	710	1220	308	ISO

Аналог подшипника 294/710 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
294/710-E-MB	710	1220	308
294/710-E1-MB	710	1220	308
294/710 EF	710	1220	308
