Роликовый подшипник RU 178

Подшипник RU 178 — это импортный роликовый упорный подшипник, однорядный, обозначение основновного исполнения 178, размер 115*240*28 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 115 мм
Наружный диаметр: 240 мм
Ширина: 28 мм
Масса: 6.8 кг

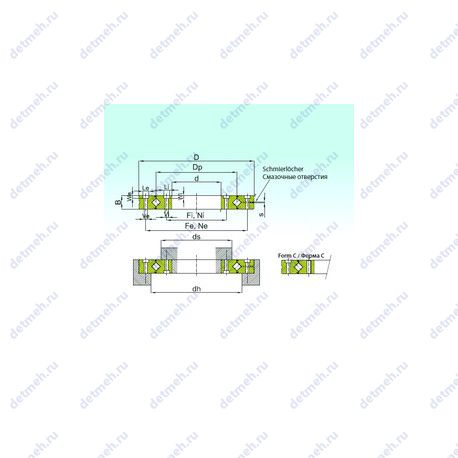

Подшипник RU 178 чертеж — Чертеж подшипника RU 178

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника RU 178

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Количество дорожек качения - 1;
Размер (Wi) - 8.6;
Размер (We) - 8.6;
Размер (Le) - 14;
Размер (Vi) - 9;
Размер (Ve) - 9;
Размер (Li) - 14;
Размер (s) - 3.1 мм.;
Размер (Ni) - 12;
Размер (Ne) - 12;
Размер (Fe) - 217;
Размер (Dp) - 178;
Размер (ds) - 161;
Размер (dh) - 195 мм.;
Уплотнение - есть;
Размеры. мм - 115x240x28;

Габаритные и посадочные размеры:

Радиус наружней фаски - 1.5 мм.;
Масса - 6.8 кг;
Ширина наружной обоймы (C) - 28 мм;
Ширина (высота) (B) - 28 мм;
Высота. мм - 28;
Внешний диаметр - 240 мм;
Внутренний диаметр - 115. мм;

Классификация:

Основной тип - роликовый упорный;
Обозначение - ru 178;
Нагрузка - осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 135 кн;
Грузоподъемность динамическая - 80.3 кн;

В таблице приведены основные размеры подшипника RU 178, технические характеристики и номинальные значения.

Таблица модификаций подшипника RU 178

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
RU 178X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	115	240	28	6.8
RU 178G	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	115	240	28	6.8

Модификации подшипника RU 178 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
