Роликовый подшипник 293/1600 M

Подшипник 293/1600 M — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 293/1600, размер 1600*2280*408 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 1600 мм
Наружный диаметр: 2280 мм
Ширина: 408 мм
Масса: 5375 кг

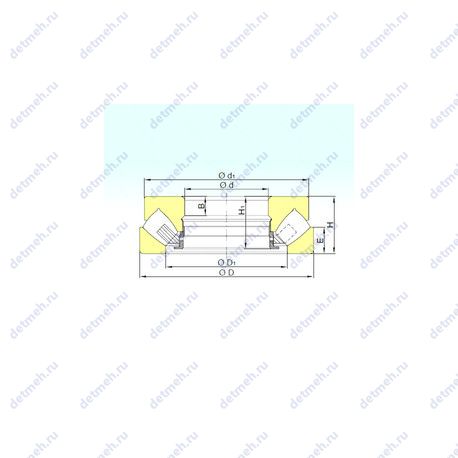

Подшипник 293/1600 M чертеж — Чертеж подшипника 293/1600 M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 293/1600 M

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Пропускная способность:

Грузоподъемность динамическая - 36064 кн;
Частота вращения предельная при жидкой смазке - 144 об/мин;
Частота вращения предельная при пластичной смазке - 122 об/мин;
Грузоподъемность статическая - 196000 кн;

Прочие характеристики:

Размер (E) - 395 мм.;
Размер (D1) - 1885 мм.;
Размер (B) - 166 мм.;
Размер (d1) - 195 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 1600x2280x408;

Габаритные и посадочные размеры:

Высота (H) - 408 мм.;
Масса - 5375 кг;
Высота. мм - 408;
Внешний диаметр - 2280. мм;
Внутренний диаметр - 1600. мм;

Классификация:

Основной тип - роликовый упорный;
Обозначение - 293/1600 m;
Нагрузка - осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 293/1600 M, технические характеристики и номинальные значения.

Таблица модификаций подшипника 293/1600 M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
293/1600 EF	Механически обработанный сепаратор из стали или специального чугуна.	1600	2280	408	5375
293/1600-E-MB	Роликовый упорно-радиальный подшипник, однорядный.	1600	2280	408	4944.8

Модификации подшипника 293/1600 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
293/1600-E-MB	1600	2280	408
