Подшипник 152536 ЛМУ1 ГОСТ
Модификация 152536 ЛМУ1 — это отечественный роликовый радиальный подшипник, однорядный, с безбортовым внутренним кольцом и дистанционным кольцом, основное конструктивное исполнение - 152536.
Размер подшипника: 180*320*86/100 мм.
Стандарт: ГОСТ
Бренды: EPK,ГОСТ,ГПЗ-1 Смотреть все
Внутренний диаметр: 180 мм
Наружный диаметр: 320 мм
Ширина: 86/100 мм
Масса: 33 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 152536 ЛМУ1
Суффикс Л — Сепаратор из латуни. Суффикс У1 — Дополнительные технические требования Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 152536 ЛМУ1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 152536 | Основное исполнение. | 180 | 320 | 86 | 0 |
| 152536 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 180 | 320 | 86 | 33.4 |
| 152536ЛМУ | Сепаратор из латуни. Дополнительные технические требования Модифицированный контакт. | 180 | 320 | 86 | 33.4 |
| 30 152536 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 180 | 320 | 86/100 | 33 |
| 30 152536 ЛМУ | Сепаратор из латуни. Дополнительные технические требования Модифицированный контакт. | 180 | 320 | 86/100 | 33 |
| 30 152536 ЛМУ1 | Сепаратор из латуни. Дополнительные технические требования Модифицированный контакт. | 180 | 320 | 86/100 | 33 |
| 30 152536 ЛМУ2 | Сепаратор из латуни. Дополнительные технические требования Модифицированный контакт. | 180 | 320 | 86/100 | 33 |
| 36 152536 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 180 | 320 | 86/100 | 33 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты

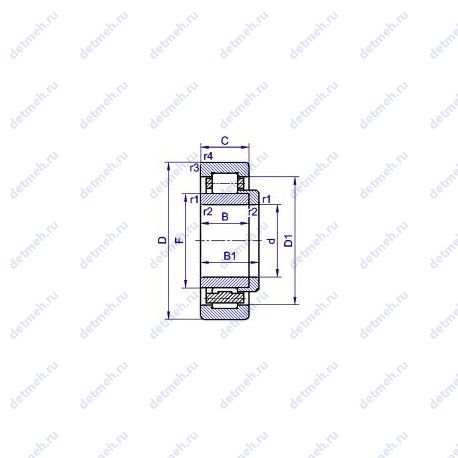

Таблица размеров и характеристик подшипника 152536 ЛМУ1
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Габаритные и посадочные размеры:
- Внутренний диаметр - 180, 180 мм.;
- Внешний диаметр - 320, 320 мм.;
- Ширина наружной обоймы (C) - 86 мм.;
- Масса - 33.400 кг;
- Ширина (высота) (B) - 86 мм.;
- Внутренний диаметр (F) - 216 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 1010 кн;
- Грузоподъемность статическая - 1500 кн;
- Частота вращения предельная при пластичной смазке - 1700 об/мин;
- Частота вращения предельная при жидкой смазке - 2000 об/мин;
Прочие характеристики:
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 152536лму1;
- Размер (r1 min.) - 4.0 мм.;
- Размер (D1) - 268 мм.;
- Размер (r2 min.) - 4.0 мм.;
- Размер (r3 min.) - 4.0 мм.;
- Размер (r4 min.) - 4.0 мм.;
- Размер (B1) - 100 мм.;
Производитель ГОСТ
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Форма роликов - цилиндрические;
Производитель ГПЗ-1
ГПЗ-1 — ОАО "Московский подшипник"
Классификация:
- Обозначение - 152536 лму1;
Прочие характеристики:
- ГОСТ - ту 37.006.00018;
- Материал Марка стали - шх-15;
- dxl (мм) Размеры ролика - 34х55;
- N роликов Количество роликов - 18;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 180;
- D (мм) Наружный диаметр - 320;
- В (мм) Ширина - 86/100;
- m (кг) Масса - 33.0;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 920;
- Co (kN) Грузоподъемность статическая - 870;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 1700;
