Роликовый подшипник 294/1060-E1-MB

Подшипник 294/1060-E1-MB — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 294/1060, размер 1060*1770*426 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 1060 мм
Наружный диаметр: 1770 мм
Ширина: 426 мм
Масса: 4200 кг

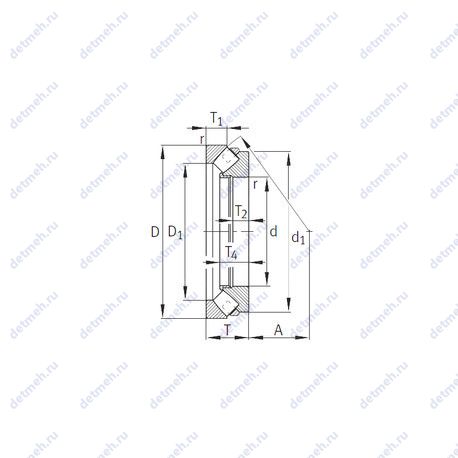

Подшипник 294/1060-E1-MB чертеж — Чертеж подшипника 294/1060-E1-MB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 294/1060-E1-MB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Грузоподъемность статическая - 155 000 кн;
Частота вращения номинальная - 140 об/мин;
Частота вращения предельная - 300 об/мин;
Грузоподъемность динамическая - 33 000 кн;

Прочие характеристики:

Размер сопряженных деталей (db max.) - 1 141;
Расстояние от торца до оси смазочных отверстий (A) - 610 мм.;
Размер (T2) - 192;
Размер (T1) - 207;
Размер сопряженных деталей (Db min.) - 1 815;
Размер сопряженных деталей (ra max.) - 12;
Размер сопряженных деталей (Da max.) - 1 377;
Размер сопряженных деталей (da min.) - 1 410;
Размер (d1) - 1 630 мм.;
Размер (D1) - 1 349 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 1060x1770x426;

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Обозначение - 294/1060-e1-mb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 15 мм.;
Масса - 4 200 кг;
Ширина рабочая (T) - 426 мм.;
Высота. мм - 426;
Внешний диаметр - 1 770. мм;
Внутренний диаметр - 1 060. мм;

В таблице приведены основные размеры подшипника 294/1060-E1-MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 294/1060-E1-MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
294/1060 M	Роликовый упорно-радиальный подшипник, однорядный.	1060	1770	426	4280
294/1060 EF	Механически обработанный сепаратор из стали или специального чугуна.	1060	1770	426	4280

Модификации подшипника 294/1060-E1-MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
294/1060 M	1060	1770	426
294/1060 EF	1060	1770	426
