Роликовый подшипник 293/670-E1-MB

Подшипник 293/670-E1-MB — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 293/670, размер 670*1000*200 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 670 мм
Наружный диаметр: 1000 мм
Ширина: 200 мм
Масса: 526 кг

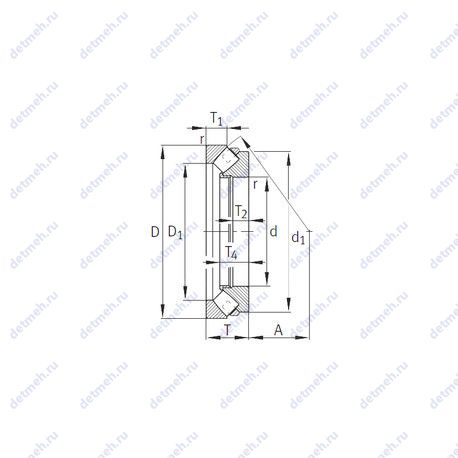

Подшипник 293/670-E1-MB чертеж — Чертеж подшипника 293/670-E1-MB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 293/670-E1-MB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Грузоподъемность статическая: 41 000 кн
Частота вращения номинальная: 285 об/мин
Частота вращения предельная: 560 об/мин
Грузоподъемность динамическая: 9 000 кн

Прочие характеристики:

Размер сопряженных деталей (db max.): 703
Расстояние от торца до оси смазочных отверстий (A): 372 мм.
Размер (T2): 72
Размер (T1): 96
Размер сопряженных деталей (Db min.): 1 020
Размер сопряженных деталей (ra max.): 8
Размер сопряженных деталей (Da max.): 906
Размер сопряженных деталей (da min.): 825
Размер (d1): 930 мм.
Размер (D1): 809 мм.
Уплотнение: нет
Количество дорожек качения: 1
Размеры. мм: 670x1000x200

Классификация:

Нагрузка: осевая
Основной тип: роликовый упорный
Обозначение: 293/670-e1-mb
Тела качения: ролики

Габаритные и посадочные размеры:

Радиус наружней фаски: 9.5 мм.
Масса: 526 кг
Ширина рабочая (T): 200 мм.
Высота. мм: 200
Внешний диаметр: 1 000. мм
Внутренний диаметр: 670. мм

В таблице приведены основные размеры подшипника 293/670-E1-MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 293/670-E1-MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
293/670-E-MB	Роликовый упорно-радиальный подшипник, однорядный.	670	1000	200	504.7

Модификации подшипника 293/670-E1-MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
293/670-E-MB	670	1000	200
