Роликовый подшипник 293/710-E1-MB

Подшипник 293/710-E1-MB — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 293/710, размер 710*1060*212 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 710 мм
Наружный диаметр: 1060 мм
Ширина: 212 мм
Масса: 635 кг

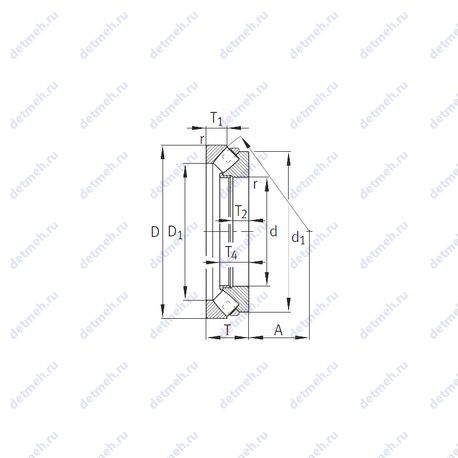

Подшипник 293/710-E1-MB чертеж — Чертеж подшипника 293/710-E1-MB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 293/710-E1-MB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Грузоподъемность статическая - 46 000 кн;
Частота вращения номинальная - 270 об/мин;
Частота вращения предельная - 530 об/мин;
Грузоподъемность динамическая - 10 000 кн;

Прочие характеристики:

Размер сопряженных деталей (db max.) - 746;
Расстояние от торца до оси смазочных отверстий (A) - 394 мм.;
Размер (T2) - 76;
Размер (T1) - 103;
Размер сопряженных деталей (Db min.) - 1 082;
Размер сопряженных деталей (ra max.) - 8;
Размер сопряженных деталей (Da max.) - 962;
Размер сопряженных деталей (da min.) - 875;
Размер (d1) - 985 мм.;
Размер (D1) - 855 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 710x1060x212;

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Обозначение - 293/710-e1-mb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 9.5 мм.;
Масса - 635 кг;
Ширина рабочая (T) - 212 мм.;
Высота. мм - 212;
Внешний диаметр - 1 060. мм;
Внутренний диаметр - 710. мм;

В таблице приведены основные размеры подшипника 293/710-E1-MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 293/710-E1-MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
293/710 M	Роликовый упорно-радиальный подшипник, однорядный.	710	1060	212	660
293/710 EM	Роликовый упорно-радиальный подшипник, однорядный.	710	1060	212	610

Модификации подшипника 293/710-E1-MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
293/710 M	710	1060	212
