Роликовый подшипник 292/1180-E1-MB

Подшипник 292/1180-E1-MB — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 292/1180, размер 1180*1520*206 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 1180 мм
Наружный диаметр: 1520 мм
Ширина: 206 мм
Масса: 930 кг

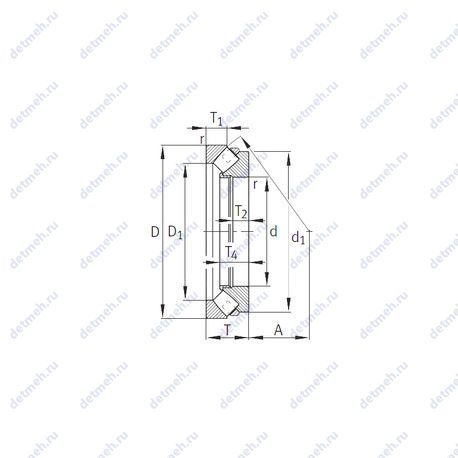

Подшипник 292/1180-E1-MB чертеж — Чертеж подшипника 292/1180-E1-MB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 292/1180-E1-MB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Грузоподъемность статическая - 67 000 кн;
Частота вращения номинальная - 200 об/мин;
Частота вращения предельная - 360 об/мин;
Грузоподъемность динамическая - 10 700 кн;

Прочие характеристики:

Размер сопряженных деталей (db max.) - 1 234;
Расстояние от торца до оси смазочных отверстий (A) - 625 мм.;
Размер (T2) - 74;
Размер (T1) - 108;
Размер сопряженных деталей (Db min.) - 1 542;
Размер сопряженных деталей (ra max.) - 8;
Размер сопряженных деталей (Da max.) - 1 410;
Размер сопряженных деталей (da min.) - 1 345;
Размер (d1) - 1 455 мм.;
Размер (D1) - 1 331 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 1180x1520x206;

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Обозначение - 292/1180-e1-mb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 9.5 мм.;
Масса - 930 кг;
Ширина рабочая (T) - 206 мм.;
Высота. мм - 206;
Внешний диаметр - 1 520. мм;
Внутренний диаметр - 1 180. мм;

В таблице приведены основные размеры подшипника 292/1180-E1-MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 292/1180-E1-MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
292/1180 M	Роликовый упорно-радиальный подшипник, однорядный.	1180	1520	206	950
292/1180 EF	Механически обработанный сепаратор из стали или специального чугуна.	1180	1520	206	950
292/1180-E-MB	Роликовый упорно-радиальный подшипник, однорядный.	1180	1520	206	882.8

Модификации подшипника 292/1180-E1-MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
292/1180-E-MB	1180	1520	206
292/1180 M	1180	1520	206
292/1180 EF	1180	1520	206
