Роликовый подшипник 29424-E1
Подшипник 29424-E1 — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 29424, размер 120*250*78 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

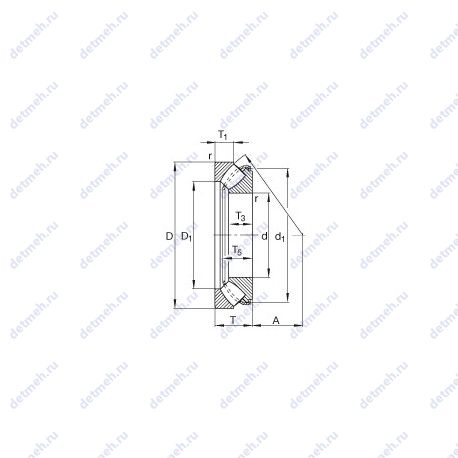

Таблица размеров и характеристик подшипника 29424-E1
Производитель INA+
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Прочие характеристики:
- Размер (d1): 218.4 мм.
- Количество дорожек качения: 1
- Уплотнение: нет
- Размер (D1): 171 мм.
- Размер сопряженных деталей (ra max.): 3
- Размер сопряженных деталей (da min.): 180
- Размер сопряженных деталей (Da max.): 210
- Исполнение: x-life
- Размер сопряженных деталей (Db min.): 254
- Размер (T1): 36.5
- Расстояние от торца до оси смазочных отверстий (A): 74 мм.
- Размер сопряженных деталей (db max.): 132
- Размеры. мм: 120x250x78
Пропускная способность:
- Грузоподъемность динамическая: 1 460 кн
- Грузоподъемность статическая: 3 700 кн
- Частота вращения предельная: 2 800 об/мин
- Частота вращения номинальная: 1 470 об/мин
Габаритные и посадочные размеры:
- Радиус наружней фаски: 4 мм.
- Ширина рабочая (T): 78 мм.
- Масса: 15.9 кг
- Внутренний диаметр: 120 мм
- Внешний диаметр: 250 мм
- Высота. мм: 78
Классификация:
- Нагрузка: осевая
- Основной тип: роликовый упорный
- Тела качения: ролики
- Обозначение: 29424-e1
Производитель FAG+
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Габаритные и посадочные размеры:
- Внешний диаметр: 250 мм
- Внутренний диаметр: 120 мм
- Наружный диаметр (D): 250 мм
- Внутренний диаметр (d): 120 мм
- Ширина рабочая (T): 78 мм.
- Высота. мм: 78
Классификация:
- Тела качения: ролики
- Обозначение: 29424-e1
- Нагрузка: осевая
- Основной тип: роликовый упорный
Прочие характеристики:
- Размер (r): 4 мм.
- da min.: 180 мм.
- db max.: 142 мм.
- T1: 36.5 мм.
- T3: 50.5 мм.
- Ca: 1470000 n
- C0a: 3700000 n
- Cua: 385000 n/нагрузка предела усталости. осевая
- T5: 70 мм.
- db1 max.: 132 мм.
- Размеры. мм: 120x250x78
- A: 74 мм.
- Da max.: 210 мм
- nB: 1510 1/min
- nG: 2850 1/min
- Db min.: 254 мм
- m: 15.9 kg
- Размер (D1): 171 мм.
- Размер сопряженных деталей (ra max.): 3 мм
- Размер (d1): 218.8 мм.
В таблице приведены основные размеры подшипника 29424-E1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 29424-E1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 29424 | Основное исполнение. | 120 | 250 | 78 | 18.6 |
| 29424R | Роликовый упорно-радиальный подшипник, однорядный. | 120 | 250 | 78 | 185 |
| 29424-M | Роликовый упорно-радиальный подшипник, однорядный. | 120 | 250 | 37 | 17.5 |
| 29424 E | Роликовый упорно-радиальный подшипник, однорядный. | 120 | 250 | 78 | 17.5 |
| 29424EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 250 | 78 | 17.6 |
Модификации подшипника 29424-E1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 29424-E1
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| INA | 29424-E1 | 120 | 250 | 78 | ISO |
| FAG | 29424-E1 | 120 | 250 | 78 | ISO |
Аналог подшипника 29424-E1 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
