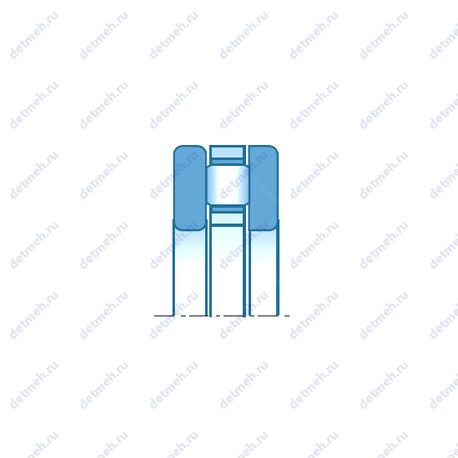

Роликовый подшипник 81224
Подшипник 81224 — это импортный роликовый упорный подшипник, однорядный, одинарный, является основным конструктивным исполнением, размер 120*170*39 мм.
Отечественный аналог - 9224.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 81224
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK H: 39
- ROLEK Внешний диаметр: 170
- ROLEK Внутренний диаметр: 120
- ROLEK Масса: 2.7
- ROLEK r1.2 min: 1
Производитель NTN+
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип: шариковый упорный
- Тела качения: шарики
- Обозначение: 81224
- Нагрузка: осевая
Прочие характеристики:
- Размеры. мм: 120x170x39
- Количество дорожек качения: 1
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 120.000 мм
- Внешний диаметр: 170.000 мм
- Высота. мм: 39.000
- Масса: 7.98 кг
- Ширина рабочая (T): 39.000 мм.
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Нагрузка: осевая
- Обозначение: 81224
- Тела качения: ролики
- Основной тип: роликовый упорный
Габаритные и посадочные размеры:
- Внутренний диаметр (d1): 123
- Наружный диаметр (D1): 170
- Высота (H): 39 мм.
- Внешний диаметр: 170 мм
- Внутренний диаметр: 120 мм
- Масса: 2.7 кг
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 1
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Габаритные и посадочные размеры:
- Высота (H): 39 мм.
- Наружный диаметр (D1): 170
- Внешний диаметр: 170 мм
- Внутренний диаметр: 120 мм
- Внутренний диаметр (d1): 123
- Масса: 2.7 кг
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 600 об/мин
- Грузоподъемность динамическая: 245 кн
- Грузоподъемность статическая: 965 кн
- Частота вращения предельная при жидкой смазке: 800 об/мин
Классификация:
- Обозначение: 81224
- Тела качения: ролики
- Нагрузка: осевая
- Основной тип: роликовый упорный
Прочие характеристики:
- Количество дорожек качения: 1
- Уплотнение: нет
В таблице приведены основные размеры подшипника 81224, технические характеристики и номинальные значения.
Таблица модификаций подшипника 81224
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| K81224 | Осевой цилиндрический ролик и клетка в сборе. | 120 | 170 | 0 | 0.63 |
| 81224-TV | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 170 | 39 | 2.54 |
| 81224 TN | Литой сепаратор из пластмассы. | 120 | 170 | 39 | 2.55 |
| K81224-TV | Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 170 | 15 | 0.58 |
| 81224-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 170 | 39 | 2.98 |
| K 81224-MB | Осевой цилиндрический ролик и клетка в сборе. | 120 | 170 | 15 | 0 |
Модификации подшипника 81224 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 81224
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 9224 | 120 | 170 | 39 | ГОСТ |
| CX | 81224 | 120 | 170 | 39 | ISO |
| NTN | 81224 | 120 | 170 | 39 | ISO |
| ISO | 81224 | 120 | 170 | 39 | ISO |
| NIS | 81224 | 120 | 170 | 39 | ISO |
Аналог подшипника 81224 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
