Подшипник 81109 ISO

81109 — это импортный роликовый упорный подшипник, однорядный, одинарный, является основным конструктивным исполнением.
Отечественный аналог - 9109.
Размер подшипника: 45*65*14 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,ISO,NTN Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 45 мм
  4. Наружный диаметрНаружный диаметр: 65 мм
  5. ШиринаШирина: 14 мм
  6. МассаМасса: 0.13 кг

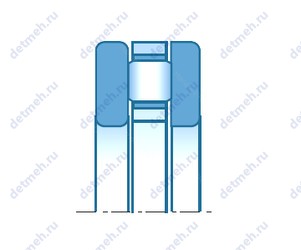

Подшипник 81109 чертеж

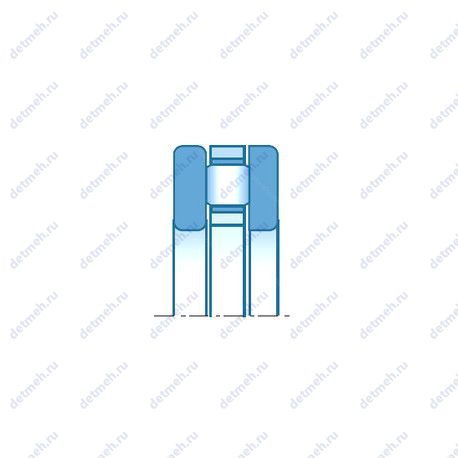

Чертеж подшипника 81109

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 81109

НомерТехнические требованияd,ммD,ммB,ммm,кг
81109 M45650164
81109-TV4565140.13
K81109-TV456560.035
81109 TN4565140.047
81109-TVPB4565140.14
K 81109-TVPB456560
K81109456500.06
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 81109

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-49109456514ГОСТ
CX81109456514ISO
SIGMA81109456514ISO
NTN81109456514ISO
ISO81109456514ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 81109

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
81109 TN456514
81109-TVPB456514
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 81109

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Обозначение - 81109;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 45x65x14;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45.000 мм;
  • Внешний диаметр - 65.000 мм;
  • Высота. мм - 14.000;
  • Масса - 0.39 кг;
  • Ширина рабочая (T) - 14.000 мм.;

Производитель SIGMA

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81109;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 45x65x14;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (d1) - 65 мм.;
  • Размер (D1) - 47 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 65 мм;
  • Высота. мм - 14;
  • Масса - 0.13 кг;
  • Ширина рабочая (T) - 14 мм.;

Производитель ISO

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81109;
  • Нагрузка - осевая;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 65 мм;
  • Высота (H) - 14 мм.;
  • Масса - 0.13 кг;
  • Внутренний диаметр (d1) - 47;
  • Наружный диаметр (D1) - 65;

Прочие характеристики:

  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81109;
  • Нагрузка - осевая;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 65 мм;
  • Высота (H) - 14 мм.;
  • Масса - 0.13 кг;
  • Внутренний диаметр (d1) - 47;
  • Наружный диаметр (D1) - 65;

Пропускная способность:

  • Грузоподъемность динамическая - 40.5 кн;
  • Грузоподъемность статическая - 132 кн;
  • Частота вращения предельная при пластичной смазке - 1600 об/мин;
  • Частота вращения предельная при жидкой смазке - 2200 об/мин;

Прочие характеристики:

  • Количество дорожек качения - 1;
  • Уплотнение - нет;
×
