Подшипник роликовый упорный 9103

Отечественный роликовый упорный подшипник с маркировкой 9103. Однорядный комплектный, с сепаратором, является основным конструктивным исполнением. Импортный аналог подшипника 81103.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГОСТ
  3. Внутренний диаметрВнутренний диаметр: 17 мм
  4. Наружный диаметрНаружный диаметр: 30 мм
  5. ШиринаШирина: 9 мм
  6. МассаМасса: 0.027 кг

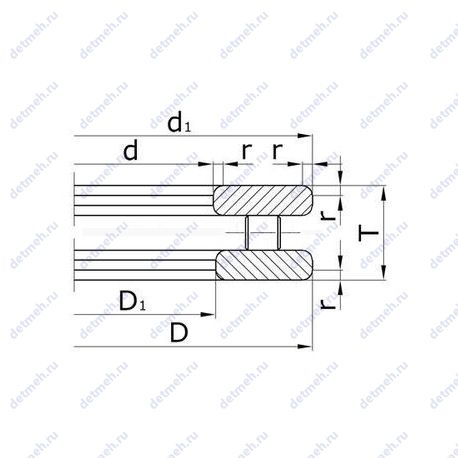

Чертеж подшипника 9103
Чертеж подшипника 9103

Внимание!
Если вас интересует покупка подшипника 9103, его наличие, срок поставки, цена, модификации и аналоги Вы можете связаться с нами по тел.: +7 (495) 255-13-10 или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 9103

НомерТехнические требованияd,ммD,ммB,ммm,кг
4 9103173090.03
Что такое модификация подшипника?
Модификации подшипника - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория подшипника
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 9103

НомерБрендd,ммD,ммB,ммСтандарт
9103ГОСТ17309ГОСТ
81103CX17309ISO
81103SIGMA17309ISO
81103NTN17309ISO
81103ISO17309ISO
Что такое аналог подшипника?
Аналог подшипника - это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 9103

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
4 910317309
Что такое взаимозаменяемость подшипника?
Взаимозаменяемость подшипников делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная). Полная – это замена требуемого подшипника аналогом другого производителя. Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима. Подшипники для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. Подшипник для замены может быть выбран из аналогов или модификаций подшипника.

Таблица размеров и характеристик подшипника 9103

В таблице приведены основные технические характеристики и их номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Подшипник ГОСТ 9103

Классификация:

Основной тип — Роликовый упорный;

Тела качения — Ролики;

Нагрузка — Осевая;

Прочие характеристики:

Номер по — 9103;

Импортный аналог — 81103;

(d) диаметр отверстия тугого кольца. мм — 17;

(D1) диаметр отверстия свободного кольца. мм — 18;

Габаритные и посадочные размеры:

Радиус наружней фаски — 0.5;

Масса — 0.027 кг;

(D) наружный диаметр свободного кольца. мм — 30;

(T) высота подшипника. мм — 9;

(d1) наружный диаметр тугого кольца. мм — 30;

×
