Роликовый подшипник 231/1000YMB

Подшипник 231/1000YMB — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 231/1000, размер 1000*1580*462 мм.

Стандарт: ISO
Бренд: Timken
Внутренний диаметр: 1000 мм
Наружный диаметр: 1580 мм
Ширина: 462 мм
Масса: 3410 кг

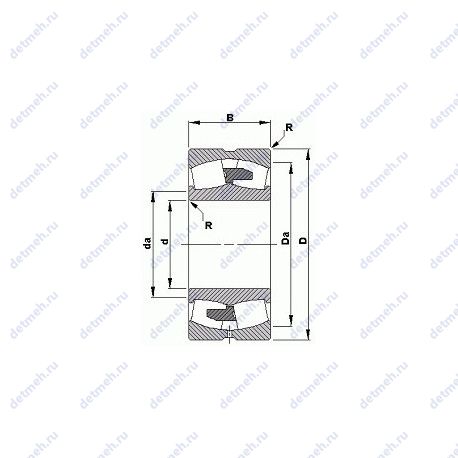

Подшипник 231/1000YMB чертеж — Чертеж подшипника 231/1000YMB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Y — Штампованный сепаратор из листовой латуни

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 231/1000YMB

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Габаритные и посадочные размеры:

Ширина (высота) (B): 462 мм.
m (кг) Масса: 3409.8
В (мм) Ширина: 462
D (мм) Наружный диаметр: 1580
d (мм) Внутренний диаметр: 1000
Радиус внутренней фаски (R): 9 мм.
Масса: 3410 кг
Ширина наружной обоймы (C): 462 мм.
Высота. мм: 462
Внешний диаметр: 1580. мм
Внутренний диаметр: 1000. мм

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке: 120
n oil (1/min) Ном. частота вращен. при жидк. смазке: 130
Co (kN) Грузоподъемность статическая: 49500
C (kN) Грузоподъемность динамическая: 22000

Классификация:

Тип: сферический
Нагрузка: радиальная
Основной тип: роликовый радиальный сферический
Обозначение: 231/1000ymb
Форма роликов: бочкообразные
Тела качения: ролики

Прочие характеристики:

Размер сопряженных деталей (da): 1131
Размер сопряженных деталей (Da): 1446
Уплотнение: нет
Количество дорожек качения: 2
Размеры. мм: 1000x1580x462

В таблице приведены основные размеры подшипника 231/1000YMB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 231/1000YMB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
231/1000	Основное исполнение.	1000	1580	462	3500
231/1000 K	Коническое внутреннее отверстие, конусность 1:12.	1000	1580	462	3500
231/1000-B-MB	Роликовый радиальный сферический подшипник, двухрядный.	1000	1580	462	3474
231/1000-B-K-MB	Коническое внутреннее отверстие, конусность 1:12.	1000	1580	462	3474
231/1000 CAF/W33	Механически обработанный сепаратор из стали или специального чугуна. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	1000	1580	462	3500
231/1000 CAK/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	0	1580	462	4340
231/1000 CAKF/W33	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	1000	1580	462	3500
231/1000 EKW33+OH31/1000	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	950	1580	462	4340
231/1000 EKW33+AOH31/1000	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	950	1580	462	3950

Модификации подшипника 231/1000YMB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
231/1000-B-K-MB	1000	1580	462	Проточка на внешнем кольце для смазки
231/1000-B-MB	1000	1580	462
231/1000	1000	1580	462
231/1000 K	1000	1580	462	Проточка на внешнем кольце для смазки
231/1000 CAF/W33	1000	1580	462
231/1000 CAKF/W33	1000	1580	462	Проточка на внешнем кольце для смазки
