Шариковый подшипник 1304 У

Подшипник 1304 У — это отечественный шариковый радиальный подшипник, двухрядный, сферический, с цилиндрическим отверстием, комплектный, с сепаратором, обозначение основновного исполнения 1304, размер 20*52*15 мм.
Импортный аналог - 1304E.

Стандарт: ГОСТ
Бренд: ГПЗ-8
Внутренний диаметр: 20 мм
Наружный диаметр: 52 мм
Ширина: 15 мм
Масса: 0.164 кг

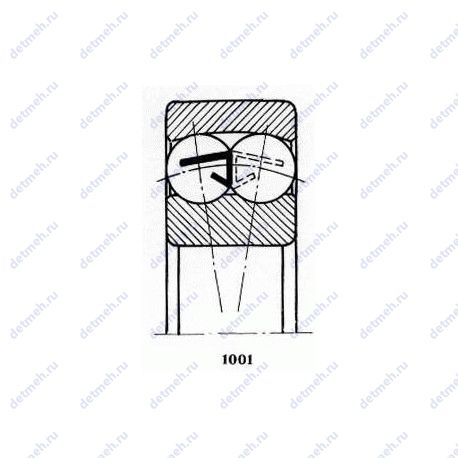

Подшипник 1304 У чертеж — Чертеж подшипника 1304 У

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 1304 У

Производитель ГПЗ-8

ОАО "Харьковский подшипниковый завод"

Классификация:

Основной тип - шариковый радиальный сферический;
Тела качения - шарики;
Нагрузка - радиальная;
Тип - сферический;

Прочие характеристики:

Номер по ГОСТ - 1304 у;
Количество дорожек качения - 2;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 20 мм;
Внешний диаметр - 52 мм;
Ширина (высота) (B) - 15 мм.;
Масса - 0.164 кг;
Ширина наружной обоймы (C) - 15 мм.;

В таблице приведены основные размеры подшипника 1304 У, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1304 У

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1304	Основное исполнение.	20	52	15	0.16
8 1304	Шариковый радиальный подшипник, двухрядный, сферический, с цилиндрическим отверстием, комплектный, с сепаратором.	20	52	15	0.17
В0 1304	Шариковый радиальный подшипник, двухрядный, сферический, с цилиндрическим отверстием, комплектный, с сепаратором.	20	52	15	0.17
2В0-1304	Шариковый радиальный подшипник, двухрядный, сферический, с цилиндрическим отверстием, комплектный, с сепаратором.	20	52	15	0.164
2ВО-1304	Шариковый радиальный подшипник, двухрядный, сферический, с цилиндрическим отверстием, комплектный, с сепаратором.	20	52	15	0.16
6 1304 Ш	Нормы шумности.	20	52	15	0.17

Модификации подшипника 1304 У - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
111304	20	52	15
11204 К	20	52	15	Проточка на внешнем кольце для смазки
2В0-11204 К	20	52	15	Проточка на внешнем кольце для смазки
ВО-11204 К	20	52	15	Проточка на внешнем кольце для смазки
8 11204 К	20	52	15	Проточка на внешнем кольце для смазки
