Роликовый подшипник 230/1000B
Подшипник 230/1000B — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 230/1000, размер 1000*1420*308 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 1000 мм
Наружный диаметр: 1420 мм
Ширина: 308 мм
Масса: 1580 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

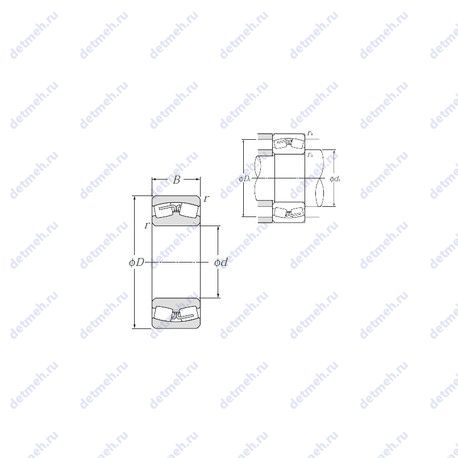

Таблица размеров и характеристик подшипника 230/1000B
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 170 об/мин
- Частота вращения предельная при жидкой смазке: 220 об/мин
- Грузоподъемность статическая: 30 000 кн
- Грузоподъемность динамическая: 12 400 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 230/1000b
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 3.37
- Расчетный коэффициент (Y2): 5.02
- Расчетный коэффициент (Y0): 3.29
- Расчетный коэффициент (e): 0.2
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 6
- Размер сопряженных деталей (Da max.): 1 384
- Размер сопряженных деталей (da min.): 1 036
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 1000x1420x308
Габаритные и посадочные размеры:
- Радиус наружней фаски: 7.5 мм
- Ширина (высота) (B): 308 мм.
- Масса: 1 580 кг
- Ширина наружной обоймы (C): 308 мм.
- Высота. мм: 308
- Внешний диаметр: 1 420. мм
- Внутренний диаметр: 1000. мм
В таблице приведены основные размеры подшипника 230/1000B, технические характеристики и номинальные значения.
Таблица модификаций подшипника 230/1000B
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 230/1000 | Основное исполнение. | 1000 | 1420 | 308 | 1600 |
| 230/1000E | Роликовый радиальный сферический подшипник, двухрядный. | 1000 | 1420 | 308 | 1610 |
| 230/1000R | Роликовый радиальный сферический подшипник, двухрядный. | 1000 | 1420 | 308 | 1620 |
| 230/1000EK | Коническое внутреннее отверстие, конусность 1:12. | 1000 | 1420 | 308 | 1610 |
| 230/1000RK | Коническое внутреннее отверстие, конусность 1:12. | 1000 | 1420 | 308 | 1570 |
| 230/1000 K | Коническое внутреннее отверстие, конусность 1:12. | 1000 | 1420 | 308 | 1600 |
| 230/1000BK | Коническое внутреннее отверстие, конусность 1:12. | 1000 | 1420 | 308 | 1520 |
| 230/1000YMB | Штампованный сепаратор из листовой латуни. | 1000 | 1420 | 308 | 1540 |
| 230/1000-MB | Роликовый радиальный сферический подшипник, двухрядный. | 1000 | 1420 | 308 | 1590 |
| 230/1000W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1000 | 1420 | 308 | 1620 |
| 230/1000CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 1000 | 1420 | 308 | 1560 |
| 230/1000 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1000 | 1420 | 308 | 1570 |
| 230/1000-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 1000 | 1420 | 308 | 1590 |
| 230/1000 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1000 | 1420 | 308 | 1620 |
| 230/1000CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 1000 | 1420 | 308 | 1560 |
| 230/1000 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1000 | 1420 | 308 | 1570 |
| 230/1000 CAF/W33 | Механически обработанный сепаратор из стали или специального чугуна. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 1000 | 1420 | 308 | 1600 |
| 230/1000 CAK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 0 | 1420 | 308 | 2070 |
| 230/1000 CAKF/W33 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 1000 | 1420 | 308 | 1550 |
| 230/1000 KCW33+H30/1000 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1000 | 1420 | 308 | 1570 |
| 230/1000 EKW33+OH30/1000 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 950 | 1420 | 308 | 2070 |
| 230/1000 KCW33+AH30/1000 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1000 | 1420 | 308 | 1570 |
| 230/1000 EKW33+AOH30/1000 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 950 | 1420 | 308 | 1900 |
Модификации подшипника 230/1000B - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 230/1000EK | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000E | 1000 | 1420 | 308 | |||
| 230/1000 CW33 | 1000 | 1420 | 308 | |||
| 230/1000 KCW33+AH30/1000 | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000 KCW33 | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000 KCW33+H30/1000 | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000-MB | 1000 | 1420 | 308 | |||
| 230/1000-K-MB | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000 K | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000 | 1000 | 1420 | 308 | |||
| 230/1000 KW33 | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000W33 | 1000 | 1420 | 308 | |||
| 230/1000RK | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000R | 1000 | 1420 | 308 | |||
| 230/1000CAKE4 | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000CAE4 | 1000 | 1420 | 308 | |||
| 230/1000BK | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000 CAKF/W33 | 1000 | 1420 | 308 | Проточка на внешнем кольце для смазки | ||
| 230/1000 CAF/W33 | 1000 | 1420 | 308 | |||
| 230/1000YMB | 1000 | 1420 | 308 |
