Роликовый подшипник 21313EAKE4
Подшипник 21313EAKE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 21313, размер 65*140*33 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 65 мм
Наружный диаметр: 140 мм
Ширина: 33 мм
Масса: 2.45 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

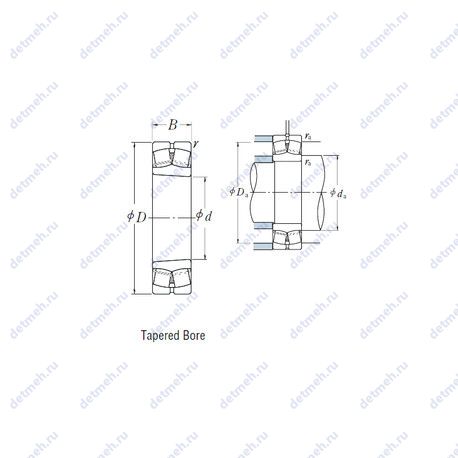

Таблица размеров и характеристик подшипника 21313EAKE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (da max): 94
- Размер сопряженных деталей (Da min): 126
- Размер сопряженных деталей (Da max.): 128
- Размер сопряженных деталей (da min.): 77
- Размер сопряженных деталей (ra max.): 2
- Количество дорожек качения: 2
- Размеры. мм: 65x140x33
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 21313eake4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 3.1
- Расчетный коэффициент (Y2): 4.6
- Расчетный коэффициент (Y0): 3
- Расчетный коэффициент (e): 0.22
Габаритные и посадочные размеры:
- Радиус наружней фаски: 2.1 мм
- Ширина (высота) (B): 33 мм
- Масса: 2.45 кг
- Ширина наружной обоймы (C): 33 мм
- Высота. мм: 33
- Внешний диаметр: 140 мм
- Внутренний диаметр: 65 мм
Пропускная способность:
- Грузоподъемность статическая: 275 кн
- Частота вращения предельная при пластичной смазке: 3200 об/мин
- Частота вращения предельная при жидкой смазке: 4000 об/мин
- Грузоподъемность динамическая: 212 кн
В таблице приведены основные размеры подшипника 21313EAKE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 21313EAKE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 21313 | Основное исполнение. | 65 | 140 | 33 | 2.55 |
| 21313K | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 33 | 2.51 |
| 21313V | Бессепараторный подшипник. | 65 | 140 | 33 | 2.44 |
| 21313RH | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 33 | 2.62 |
| 21313AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 33 | 2.69 |
| 21313MB | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 33 | 2.62 |
| 21313 E | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 33 | 2.55 |
| 21313VK | Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 65 | 140 | 33 | 2.39 |
| 21313EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 33 | 2.6 |
| 21313RHK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 33 | 2.58 |
| 21313W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 33 | 2.45 |
| 21313 EK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 33 | 2.55 |
| 21313-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 33 | 2.13 |
| 21313AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 33 | 2.69 |
| 21313MBK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 33 | 2.59 |
| 21313VCSJ | Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 65 | 140 | 33 | 2.4 |
| 21313EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 33 | 2.6 |
| 21313EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 33 | 2.45 |
| 21313-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 33 | 2.13 |
| 21313 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 33 | 2.45 |
| 21313KVCSJ | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 65 | 140 | 33 | 2.4 |
| 21313MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 33 | 2.6 |
| 21313 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 33 | 2.42 |
| 21313VCSJC3 | Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 65 | 140 | 33 | 2.4 |
| 21313 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 33 | 2.42 |
| 21313KVCSJC3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 65 | 140 | 33 | 2.4 |
| 21313 K+AH313 | Коническое внутреннее отверстие, конусность 1:12. | 60 | 140 | 33 | 2.75 |
| 21313 EK + H 313 | Коническое внутреннее отверстие, конусность 1:12. | 60 | 140 | 33 | 0 |
| 21313 EKW33+H313 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 60 | 140 | 33 | 2.9 |
| 21313 KCW33+H313 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 33 | 2.42 |
| 21313-E1-K + H313 | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 33 | 2.13 |
| 21313 KCW33+AH313 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 33 | 2.42 |
| 21313-E1-K + AH313G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 33 | 2.13 |
Модификации подшипника 21313EAKE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 20313 KC+H313 | 65 | 140 | 33 | Проточка на внешнем кольце для смазки |
