Роликовый подшипник 240/1320CAE4
Подшипник 240/1320CAE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 240/1320, размер 1320*1850*530 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 1320 мм
Наружный диаметр: 1850 мм
Ширина: 530 мм
Масса: 4400 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

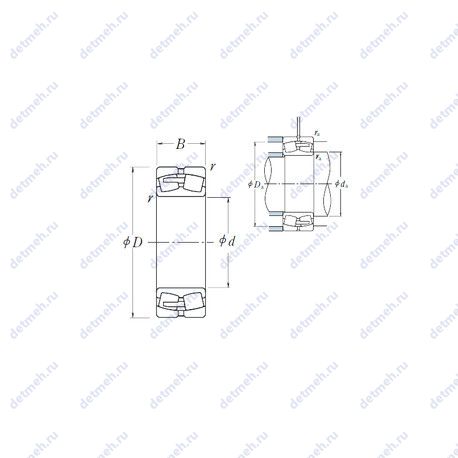

Таблица размеров и характеристик подшипника 240/1320CAE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (Da min): 1656
- Размер сопряженных деталей (Da max.): 1796
- Размер сопряженных деталей (da min.): 1374
- Размер сопряженных деталей (ra max.): 10
- Количество дорожек качения: 2
- Размеры. мм: 1320x1850x530
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 240/1320cae4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 2.6
- Расчетный коэффициент (Y2): 3.9
- Расчетный коэффициент (Y0): 2.6
- Расчетный коэффициент (e): 0.26
Габаритные и посадочные размеры:
- Радиус наружней фаски: 12 мм.
- Ширина (высота) (B): 530 мм.
- Масса: 4400 кг
- Ширина наружной обоймы (C): 530 мм.
- Высота. мм: 530
- Внешний диаметр: 1850. мм
- Внутренний диаметр: 1320. мм
Пропускная способность:
- Грузоподъемность статическая: 63500 кн
- Частота вращения предельная при пластичной смазке: 67 об/мин
- Частота вращения предельная при жидкой смазке: 85 об/мин
- Грузоподъемность динамическая: 22600 кн
В таблице приведены основные размеры подшипника 240/1320CAE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 240/1320CAE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 240/1320B | Роликовый радиальный сферический подшипник, двухрядный. | 1320 | 1850 | 530 | 4320 |
| 240/1320BK30 | Коническое внутреннее отверстие, конусность 1:30. | 1320 | 1850 | 530 | 4240 |
| 240/1320CAK30E4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. | 1320 | 1850 | 530 | 4400 |
Модификации подшипника 240/1320CAE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 240/1320CAK30E4 | 1320 | 1850 | 530 | Проточка на внешнем кольце для смазки | ||
| 1320SLPT1851 | 1320 | 1850 | 530 | |||
| 240/1320BK30 | 1320 | 1850 | 530 | Проточка на внешнем кольце для смазки | ||
| 240/1320B | 1320 | 1850 | 530 |
