Роликовый подшипник 23988CAKE4
Подшипник 23988CAKE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23988, размер 440*600*118 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 440 мм
Наружный диаметр: 600 мм
Ширина: 118 мм
Масса: 96.3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

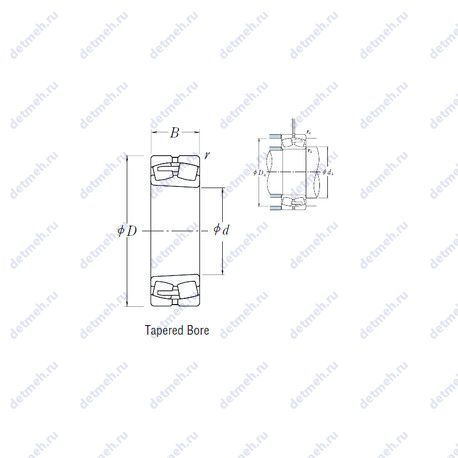

Таблица размеров и характеристик подшипника 23988CAKE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (Da min): 555
- Размер сопряженных деталей (Da max.): 582
- Размер сопряженных деталей (da min.): 458
- Размер сопряженных деталей (ra max.): 3
- Количество дорожек качения: 2
- Размеры. мм: 440x600x118
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 23988cake4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 3.9
- Расчетный коэффициент (Y2): 5.7
- Расчетный коэффициент (Y0): 3.8
- Расчетный коэффициент (e): 0.18
Габаритные и посадочные размеры:
- Радиус наружней фаски: 4 мм
- Ширина (высота) (B): 118 мм
- Масса: 96.3 кг
- Ширина наружной обоймы (C): 118 мм
- Высота. мм: 118
- Внешний диаметр: 600 мм
- Внутренний диаметр: 440 мм
Пропускная способность:
- Грузоподъемность статическая: 4800 кн
- Частота вращения предельная при пластичной смазке: 450 об/мин
- Частота вращения предельная при жидкой смазке: 560 об/мин
- Грузоподъемность динамическая: 2190 кн
В таблице приведены основные размеры подшипника 23988CAKE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23988CAKE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23988 | Основное исполнение. | 440 | 600 | 118 | 101 |
| 23988E | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 600 | 118 | 101 |
| 23988R | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 600 | 118 | 101 |
| 23988K | Коническое внутреннее отверстие, конусность 1:12. | 440 | 600 | 118 | 98 |
| 23988EK | Коническое внутреннее отверстие, конусность 1:12. | 440 | 600 | 118 | 101 |
| 23988RK | Коническое внутреннее отверстие, конусность 1:12. | 440 | 600 | 118 | 97.8 |
| 23988YMB | Штампованный сепаратор из листовой латуни. | 440 | 600 | 118 | 97 |
| 23988W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 99.5 |
| 23988-MB | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 600 | 118 | 101 |
| 23988CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 440 | 600 | 118 | 96.3 |
| 23988-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 440 | 600 | 118 | 98.3 |
| 23988 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 103 |
| 23988 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 99.5 |
| 23988 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 103 |
| 23988-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 102 |
| 23988 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 99.5 |
| 23988 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 96.5 |
| 23988-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 102 |
| 23988-K-MB+H3988 | Коническое внутреннее отверстие, конусность 1:12. | 440 | 600 | 118 | 156.6 |
| 23988-K-MB+AH3988 | Коническое внутреннее отверстие, конусность 1:12. | 440 | 600 | 118 | 119.5 |
| 23988 KCW33+H3988 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 103 |
| 23988 EKW33+OH3988 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 410 | 600 | 118 | 150 |
| 23988 KCW33+AH3988 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 600 | 118 | 103 |
| 23988-K-MB + H3988-HG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 440 | 600 | 118 | 98.3 |
| 23988-K-MB + AH3988-H | Коническое внутреннее отверстие, конусность 1:12. | 440 | 600 | 118 | 98.3 |
Модификации подшипника 23988CAKE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
