Роликовый подшипник 23934BCAE4
Подшипник 23934BCAE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23934, размер 170*230*45 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 170 мм
Наружный диаметр: 230 мм
Ширина: 45 мм
Масса: 5.38 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс BE — Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

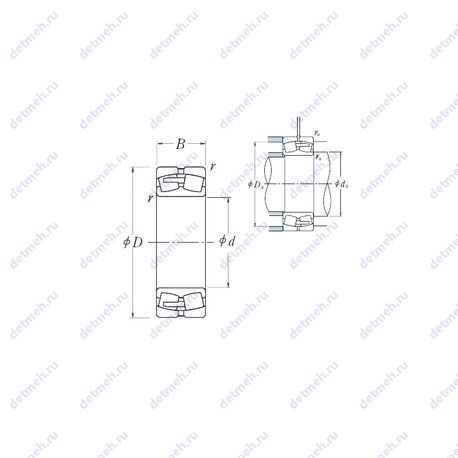

Таблица размеров и характеристик подшипника 23934BCAE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (Da min): 213
- Размер сопряженных деталей (Da max.): 220
- Размер сопряженных деталей (da min.): 180
- Размер сопряженных деталей (ra max.): 2
- Количество дорожек качения: 2
- Размеры. мм: 170x230x45
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 23934bcae4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 3.9
- Расчетный коэффициент (Y2): 5.8
- Расчетный коэффициент (Y0): 3.8
- Расчетный коэффициент (e): 0.17
Габаритные и посадочные размеры:
- Радиус наружней фаски: 2 мм
- Ширина (высота) (B): 45 мм
- Масса: 5.38 кг
- Ширина наружной обоймы (C): 45 мм
- Высота. мм: 45
- Внешний диаметр: 230 мм
- Внутренний диаметр: 170 мм
Пропускная способность:
- Грузоподъемность статическая: 660 кн
- Частота вращения предельная при пластичной смазке: 1400 об/мин
- Частота вращения предельная при жидкой смазке: 1800 об/мин
- Грузоподъемность динамическая: 350 кн
В таблице приведены основные размеры подшипника 23934BCAE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23934BCAE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23934 | Основное исполнение. | 170 | 230 | 45 | 5.8 |
| 23934R | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 230 | 45 | 5.67 |
| 23934K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 230 | 45 | 5.6 |
| 23934RK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 230 | 45 | 5.49 |
| 23934AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 230 | 45 | 5.58 |
| 23934YM | Штампованный сепаратор из листовой латуни. | 170 | 230 | 45 | 5.3 |
| 23934AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 230 | 45 | 5.58 |
| 23934W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 230 | 45 | 5.53 |
| 23934 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 230 | 45 | 5.53 |
| 23934 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 230 | 45 | 5.35 |
| 23934YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 230 | 45 | 5.3 |
| 23934 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 230 | 45 | 5.35 |
| 23934BCAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 170 | 230 | 45 | 5.38 |
| TL23934BCAE4 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 170 | 230 | 45 | 5.38 |
| 23934YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 230 | 45 | 5.3 |
| TL23934BCAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 170 | 230 | 45 | 5.38 |
| 23934YMW509C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 170 | 230 | 45 | 5.3 |
| 23934YMW509C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 170 | 230 | 45 | 5.3 |
Модификации подшипника 23934BCAE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN3934MBKR | 170 | 230 | 45 | Проточка на внешнем кольце для смазки | ||
| NN3934MB | 170 | 230 | 45 | |||
| NN3934C1NAP4 | 170 | 230 | 45 | |||
| NN3934KC1NAP4 | 170 | 230 | 45 | Проточка на внешнем кольце для смазки |
