Роликовый подшипник 23288CAE4
Подшипник 23288CAE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23288, размер 440*790*280 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 440 мм
Наружный диаметр: 790 мм
Ширина: 280 мм
Масса: 594 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 23288CAE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (Da min): 669
- Размер сопряженных деталей (Da max.): 754
- Размер сопряженных деталей (da min.): 476
- Размер сопряженных деталей (ra max.): 6
- Количество дорожек качения: 2
- Размеры. мм: 440x790x280
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 23288cae4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 1.9
- Расчетный коэффициент (Y2): 2.9
- Расчетный коэффициент (Y0): 1.9
- Расчетный коэффициент (e): 0.35

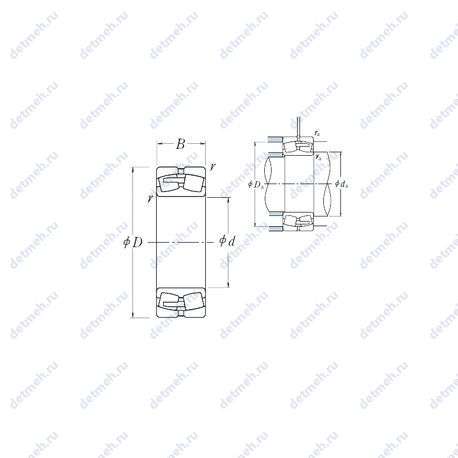

Габаритные и посадочные размеры:
- Радиус наружней фаски: 7.5 мм
- Ширина (высота) (B): 280 мм.
- Масса: 594 кг
- Ширина наружной обоймы (C): 280 мм.
- Высота. мм: 280
- Внешний диаметр: 790. мм
- Внутренний диаметр: 440 мм
Пропускная способность:
- Грузоподъемность статическая: 12800 кн
- Частота вращения предельная при пластичной смазке: 300 об/мин
- Частота вращения предельная при жидкой смазке: 400 об/мин
- Грузоподъемность динамическая: 6900 кн
В таблице приведены основные размеры подшипника 23288CAE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23288CAE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23288 | Основное исполнение. | 440 | 790 | 280 | 590 |
| 23288E | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 790 | 280 | 605 |
| 23288B | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 790 | 280 | 600 |
| 23288R | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 790 | 280 | 613 |
| 23288EK | Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 605 |
| 23288BK | Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 582 |
| 23288RK | Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 595 |
| 23288 K | Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 590 |
| 23288W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 590 |
| 23288YMB | Штампованный сепаратор из листовой латуни. | 440 | 790 | 280 | 593 |
| 23288RHA | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 790 | 280 | 580 |
| 23288RHAK | Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 562 |
| 23288 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 590 |
| 23288 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 604 |
| 23288CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 594 |
| 23288-B-MB | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 790 | 280 | 615 |
| 23288 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 604 |
| 23288 CA/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 440 | 790 | 280 | 590 |
| 23288-B-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 586 |
| 23288-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 613 |
| 23288-E1A-MB1 | Роликовый радиальный сферический подшипник, двухрядный. | 440 | 790 | 280 | 602 |
| 23288 CAK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 440 | 790 | 280 | 570 |
| 23288-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 595 |
| 23288 KCW33+H3288 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 604 |
| 23288-B-K-MB+H3288 | Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 711 |
| 23288 KCW33+AH3288 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 604 |
| 23288 EKW33+OH3288 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 410 | 790 | 280 | 670 |
| 23288 EKW33+AOHX3288 | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 420 | 790 | 280 | 620 |
| 23288-B-K-MB+AHX3288G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 440 | 790 | 280 | 644.8 |
| 23288-K-MB-W33+AHX3288 | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 734.8 |
| 23288-K-MB-W33+OH3288-H | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 440 | 790 | 280 | 712 |
| 23288-B-K-MB + H3288-HG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 440 | 790 | 280 | 586 |
| 23288-B-K-MB + AHX3288G-H | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Высокотемпературная пластичная смазка, от –20 до +130 °C. | 440 | 790 | 280 | 586 |
Модификации подшипника 23288CAE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
