Роликовый подшипник 23180CAKE4
Подшипник 23180CAKE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23180, размер 400*650*200 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 400 мм
Наружный диаметр: 650 мм
Ширина: 200 мм
Масса: 257 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

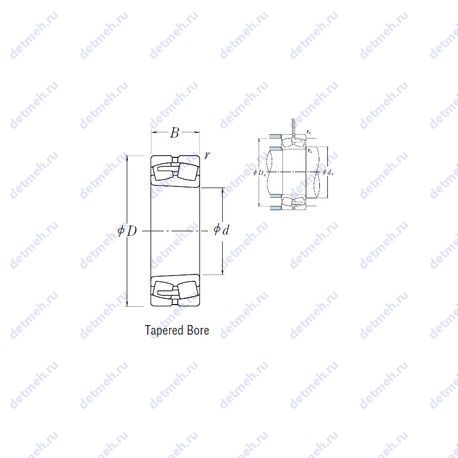

Таблица размеров и характеристик подшипника 23180CAKE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (Da min): 569
- Размер сопряженных деталей (Da max.): 622
- Размер сопряженных деталей (da min.): 428
- Размер сопряженных деталей (ra max.): 5
- Количество дорожек качения: 2
- Размеры. мм: 400x650x200
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 23180cake4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 2.3
- Расчетный коэффициент (Y2): 3.4
- Расчетный коэффициент (Y0): 2.3
- Расчетный коэффициент (e): 0.29
Габаритные и посадочные размеры:
- Радиус наружней фаски: 6 мм
- Ширина (высота) (B): 200 мм
- Масса: 257 кг
- Ширина наружной обоймы (C): 200 мм.
- Высота. мм: 200
- Внешний диаметр: 650 мм
- Внутренний диаметр: 400 мм
Пропускная способность:
- Грузоподъемность статическая: 7900 кн
- Частота вращения предельная при пластичной смазке: 380 об/мин
- Частота вращения предельная при жидкой смазке: 480 об/мин
- Грузоподъемность динамическая: 4150 кн
В таблице приведены основные размеры подшипника 23180CAKE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23180CAKE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23180 | Основное исполнение. | 400 | 650 | 200 | 265 |
| 23180B | Роликовый радиальный сферический подшипник, двухрядный. | 400 | 650 | 200 | 264 |
| 23180R | Роликовый радиальный сферический подшипник, двухрядный. | 400 | 650 | 200 | 273 |
| 23180E | Роликовый радиальный сферический подшипник, двухрядный. | 400 | 650 | 200 | 266 |
| 23180EK | Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 266 |
| 23180BK | Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 256 |
| 23180RK | Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 265 |
| 23180 K | Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 265 |
| 23180RHA | Роликовый радиальный сферический подшипник, двухрядный. | 400 | 650 | 200 | 255 |
| 23180YMB | Штампованный сепаратор из листовой латуни. | 400 | 650 | 200 | 258 |
| 23180W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 265 |
| 23180CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 400 | 650 | 200 | 257 |
| 23180RHAK | Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 247 |
| 23180-B-MB | Роликовый радиальный сферический подшипник, двухрядный. | 400 | 650 | 200 | 270 |
| 23180 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 265 |
| 23180 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 261 |
| 23180 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 261 |
| 23180-B-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 261 |
| 23180-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 273 |
| 23180 CA/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 400 | 650 | 200 | 265 |
| 23180-E1A-MB1 | Роликовый радиальный сферический подшипник, двухрядный. | 400 | 650 | 200 | 255 |
| 23180 CAK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 400 | 650 | 200 | 255 |
| 23180KYMBW906A | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 400 | 650 | 200 | 258 |
| 23180-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 265 |
| 23180YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 400 | 650 | 200 | 258 |
| 23180YMBW509C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 400 | 650 | 200 | 258 |
| 23180-E1A-K-MB1 | Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 246 |
| 23180KYMBW906AC3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 400 | 650 | 200 | 258 |
| 23180-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 400 | 650 | 200 | 255 |
| 23180YMBW507C08C2 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 400 | 650 | 200 | 258 |
| 23180YMBW507C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 400 | 650 | 200 | 258 |
| 23180YMBW509C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 400 | 650 | 200 | 258 |
| 23180 KCW33+H3180 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 261 |
| 23180-2CS5K/VT143 | Коническое внутреннее отверстие, конусность 1:12. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 400 | 650 | 200 | 255 |
| 23180 KCW33+AH3180 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 261 |
| 23180-B-K-MB+H3180 | Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 330.6 |
| 23180 EKW33+OH3180 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 380 | 650 | 200 | 325 |
| 23180 EKW33+AOH3180 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 380 | 650 | 200 | 290 |
| 23180-B-K-MB+AH3180G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 400 | 650 | 200 | 296.3 |
| 23180-K-MB-W33+AH3180 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 400 | 650 | 200 | 349 |
Модификации подшипника 23180CAKE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
