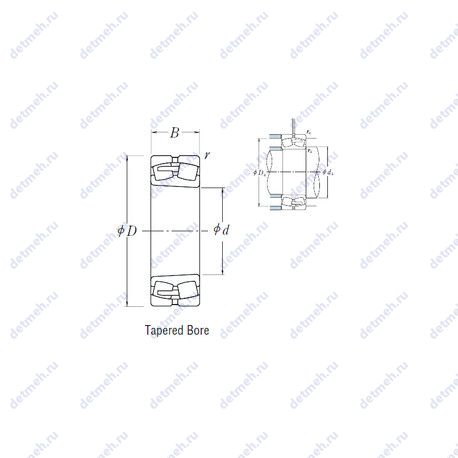

Роликовый подшипник 230/1120CAKE4
Подшипник 230/1120CAKE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 230/1120, размер 1120*1580*345 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 1120 мм
Наружный диаметр: 1580 мм
Ширина: 345 мм
Масса: 2120 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 230/1120CAKE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (Da min): 1444
- Размер сопряженных деталей (Da max.): 1536
- Размер сопряженных деталей (da min.): 1164
- Размер сопряженных деталей (ra max.): 8
- Количество дорожек качения: 2
- Размеры. мм: 1120x1580x345
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 230/1120cake4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 3.4
- Расчетный коэффициент (Y2): 5
- Расчетный коэффициент (Y0): 3.3
- Расчетный коэффициент (e): 0.2
Габаритные и посадочные размеры:
- Радиус наружней фаски: 9.5 мм.
- Ширина (высота) (B): 345 мм.
- Масса: 2120 кг
- Ширина наружной обоймы (C): 345 мм.
- Высота. мм: 345
- Внешний диаметр: 1580. мм
- Внутренний диаметр: 1120. мм
Пропускная способность:
- Грузоподъемность статическая: 38000 кн
- Частота вращения предельная при пластичной смазке: 110 об/мин
- Частота вращения предельная при жидкой смазке: 140 об/мин
- Грузоподъемность динамическая: 15400 кн
В таблице приведены основные размеры подшипника 230/1120CAKE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 230/1120CAKE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 230/1120R | Роликовый радиальный сферический подшипник, двухрядный. | 1120 | 1580 | 345 | 2190 |
| 230/1120B | Роликовый радиальный сферический подшипник, двухрядный. | 1120 | 1580 | 345 | 2160 |
| 230/1120RK | Коническое внутреннее отверстие, конусность 1:12. | 1120 | 1580 | 345 | 2120 |
| 230/1120BK | Коническое внутреннее отверстие, конусность 1:12. | 1120 | 1580 | 345 | 2090 |
| 230/1120YMB | Штампованный сепаратор из листовой латуни. | 1120 | 1580 | 345 | 2110 |
| 230/1120CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 1120 | 1580 | 345 | 2120 |
| 230/1120-B-MB | Роликовый радиальный сферический подшипник, двухрядный. | 1120 | 1580 | 345 | 2210 |
Модификации подшипника 230/1120CAKE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 230/1120-B-MB | 1120 | 1580 | 345 | |||
| 230/1120RK | 1120 | 1580 | 345 | Проточка на внешнем кольце для смазки | ||
| 230/1120R | 1120 | 1580 | 345 | |||
| 230/1120CAE4 | 1120 | 1580 | 345 | |||
| 230/1120B | 1120 | 1580 | 345 | |||
| 230/1120BK | 1120 | 1580 | 345 | Проточка на внешнем кольце для смазки | ||
| 230/1120YMB | 1120 | 1580 | 345 |
