Роликовый подшипник 22319EVBC4
Подшипник 22319EVBC4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22319, размер 95*200*67 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 95 мм
Наружный диаметр: 200 мм
Ширина: 67 мм
Масса: 0 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс VB — Отклонения основных размеров
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 22319EVBC4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

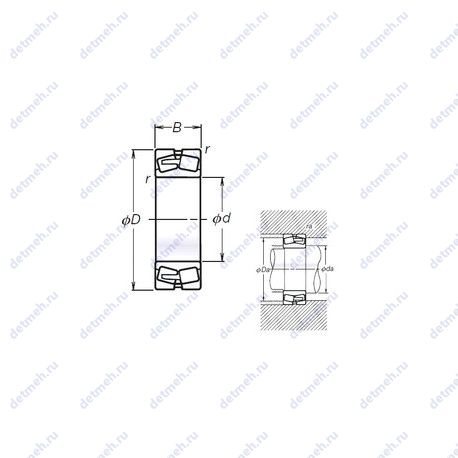

Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 67 мм;
- Ширина (высота) (B) - 67 мм;
- Высота. мм - 67;
- Внешний диаметр - 200 мм;
- Внутренний диаметр - 95 мм;
Классификация:
- Тип - сферический;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 22319evbc4;
- Форма роликов - бочкообразные;
- Тела качения - ролики;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.32;
Пропускная способность:
- Грузоподъемность статическая - 751 кн;
- Частота вращения предельная при пластичной смазке - 1800 об/мин;
- Частота вращения предельная при жидкой смазке - 2300 об/мин;
- Грузоподъемность динамическая - 589 кн;
Прочие характеристики:
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размеры. мм - 95x200x67;
В таблице приведены основные размеры подшипника 22319EVBC4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22319EVBC4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22319 | Основное исполнение. | 95 | 200 | 67 | 10.5 |
| 22319B | Роликовый радиальный сферический подшипник, двухрядный. | 95 | 200 | 67 | 9.76 |
| 22319YM | Штампованный сепаратор из листовой латуни. | 95 | 200 | 67 | 10.2 |
| 22319 E | Роликовый радиальный сферический подшипник, двухрядный. | 95 | 200 | 67 | 10.5 |
| 22319EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 95 | 200 | 67 | 10.2 |
| 22319BK | Коническое внутреннее отверстие, конусность 1:12. | 95 | 200 | 67 | 9.54 |
| 22319 K | Коническое внутреннее отверстие, конусность 1:12. | 95 | 200 | 67 | 10.5 |
| 22319EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 95 | 200 | 67 | 10.2 |
| 22319 EK | Коническое внутреннее отверстие, конусность 1:12. | 95 | 200 | 67 | 10.5 |
| 22319RHR | Роликовый радиальный сферический подшипник, двухрядный. | 95 | 200 | 67 | 10.2 |
| 22319 VA | Исполнение для конкретной области применения. | 95 | 200 | 67 | 10.5 |
| 22319-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 95 | 200 | 67 | 9.69 |
| 22319AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 95 | 200 | 67 | 10.3 |
| 22319AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 95 | 200 | 67 | 10.3 |
| 22319EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 95 | 200 | 67 | 9.91 |
| 22319RHRK | Коническое внутреннее отверстие, конусность 1:12. | 95 | 200 | 67 | 9.98 |
| 22319 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 95 | 200 | 67 | 10.5 |
| 22319 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10 |
| 22319UAVS1 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C. | 95 | 200 | 67 | 10 |
| 22319UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 95 | 200 | 67 | 10.4 |
| 22319EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10.19 |
| 22319EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 95 | 200 | 67 | 9.91 |
| 22319EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 95 | 200 | 67 | 10.18 |
| 22319 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10 |
| 22319 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 9.21 |
| 22319EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 9.95 |
| 22319-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 95 | 200 | 67 | 9.5 |
| 22319YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10.2 |
| 22319EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 9.72 |
| 22319-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 9.86 |
| 22319 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 9.21 |
| 22319EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 9.98 |
| 22319KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10.2 |
| 22319KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10.2 |
| 22319YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10.2 |
| 22319YMW33C2 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10.2 |
| 22319YMW800C4 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 95 | 200 | 67 | 10.2 |
| 22319YMW810C4 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 95 | 200 | 67 | 10.2 |
| 22319KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 10.2 |
| 22319-E-K-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 200 | 67 | 9.64 |
Модификации подшипника 22319EVBC4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
