Роликовый подшипник 24172-MB-W33
Подшипник 24172-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 24172, размер 360*600*243 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

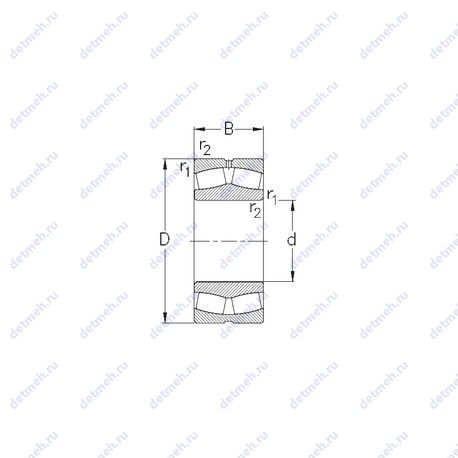

Таблица размеров и характеристик подшипника 24172-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая: 4888 кн
- Частота вращения предельная: 800 об/мин
- Грузоподъемность статическая: 9340 кн
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 24172-mb-w33
- Нагрузка: радиальная
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.5
- Расчетный коэффициент (Y1): 1.68
- Расчетный коэффициент (Y0): 1.64
- Расчетный коэффициент (e): 0.4
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r2 min.): 5 мм
- Размер (r1 min.): 5 мм
- Размеры. мм: 360x600x243
Габаритные и посадочные размеры:
- Масса: 278 кг
- Ширина наружной обоймы (C): 243 мм.
- Ширина (высота) (B): 243 мм.
- Высота. мм: 243
- Внешний диаметр: 600 мм
- Внутренний диаметр: 360 мм
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r1.2 min: 4
- ROLEK Масса: 280
- ROLEK Ширина: 243
- ROLEK Внутренний диаметр: 360
- ROLEK Внешний диаметр: 600
В таблице приведены основные размеры подшипника 24172-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 24172-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 24172 | Основное исполнение. | 360 | 600 | 243 | 280 |
| 24172E | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 600 | 243 | 279 |
| 24172B | Изменения внутренней конструкции. | 360 | 600 | 243 | 279 |
| 24172R | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 600 | 243 | 287 |
| 24172YMB | Штампованный сепаратор из листовой латуни. | 360 | 600 | 243 | 276 |
| 24172W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 270 |
| 24172-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 600 | 243 | 277 |
| 24172RHA | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 600 | 243 | 274 |
| 24172BK30 | Изменения внутренней конструкции. Коническое внутреннее отверстие, конусность 1:30. | 360 | 600 | 243 | 275 |
| 24172RK30 | Коническое внутреннее отверстие, конусность 1:30. | 360 | 600 | 243 | 283 |
| 24172 K30 | Коническое внутреннее отверстие, конусность 1:30. | 360 | 600 | 243 | 280 |
| 24172CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 360 | 600 | 243 | 264 |
| 24172EK30 | Коническое внутреннее отверстие, конусность 1:30. | 360 | 600 | 243 | 279 |
| 24172 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 270 |
| 24172RHAK30 | Коническое внутреннее отверстие, конусность 1:30. | 360 | 600 | 243 | 270 |
| 24172 K30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 270 |
| 24172CAK30E4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. | 360 | 600 | 243 | 264 |
| 24172-E1-K30 | Коническое внутреннее отверстие, конусность 1:30. | 360 | 600 | 243 | 272 |
| 24172 ECCJ/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 280 |
| 24172 K30 CW33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 270 |
| 24172-K30-MB-W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 278 |
| 24172 ECCK30J/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 275 |
| 24172YMBW33W45AC3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 276 |
| 24172-B-K30+AH24172 | Коническое внутреннее отверстие, конусность 1:30. | 360 | 600 | 243 | 304.6 |
| 24172 K30CW33+AH24172 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 270 |
| 24172 EK30W33+AOH24172 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 340 | 600 | 243 | 295 |
| 24172-K30-MB-W33+AH24172 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 360 | 600 | 243 | 337.6 |
| 24172-E1-K30 + AH24172-H | Роликовый радиальный сферический подшипник, двухрядный. | 360 | 600 | 243 | 272 |
Модификации подшипника 24172-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 24172-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NKE | 24172-MB-W33 | 360 | 600 | 243 | ISO |
| NIS | 24172-MB-W33 | 360 | 600 | 243 | ISO |
Аналог подшипника 24172-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NNU 4172 M | 360 | 600 | 243 | |||
| NNU 4172 K30M | 360 | 600 | 243 | Проточка на внешнем кольце для смазки |
