Роликовый подшипник 24136-K30-MB-W33
Подшипник 24136-K30-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 24136, размер 180*300*118 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

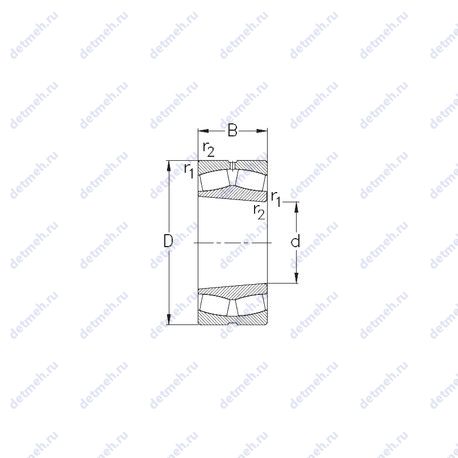

Таблица размеров и характеристик подшипника 24136-K30-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая: 1233 кн
- Частота вращения предельная: 1700 об/мин
- Грузоподъемность статическая: 2162 кн
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 24136-k30-mb-w33
- Нагрузка: радиальная
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.69
- Расчетный коэффициент (Y1): 1.8
- Расчетный коэффициент (Y0): 1.76
- Расчетный коэффициент (e): 0.37
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r2 min.): 3 мм
- Размер (r1 min.): 3 мм
- Размеры. мм: 180x300x118
Габаритные и посадочные размеры:
- Масса: 33.8 кг
- Ширина наружной обоймы (C): 118 мм.
- Ширина (высота) (B): 118 мм.
- Высота. мм: 118
- Внешний диаметр: 300 мм
- Внутренний диаметр: 180 мм
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r1.2 min: 2.5
- ROLEK Масса: 34.5
- ROLEK Ширина: 118
- ROLEK Внутренний диаметр: 180
- ROLEK Внешний диаметр: 300
В таблице приведены основные размеры подшипника 24136-K30-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 24136-K30-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 24136 | Основное исполнение. | 180 | 300 | 118 | 34.5 |
| 24136E | Роликовый радиальный сферический подшипник, двухрядный. | 180 | 300 | 118 | 33.7 |
| 24136R | Роликовый радиальный сферический подшипник, двухрядный. | 180 | 300 | 118 | 33.3 |
| 24136C | Роликовый радиальный сферический подшипник, двухрядный. | 180 | 300 | 118 | 33.52 |
| 24136B | Роликовый радиальный сферический подшипник, двухрядный. | 180 | 300 | 118 | 34.3 |
| 24136CA | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 180 | 300 | 118 | 33.06 |
| 24136CJ | Штампованный сепаратор из стального листа. | 180 | 300 | 118 | 33 |
| 24136MB | Роликовый радиальный сферический подшипник, двухрядный. | 180 | 300 | 118 | 34 |
| 24136RHA | Роликовый радиальный сферический подшипник, двухрядный. | 180 | 300 | 118 | 31.8 |
| 24136W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.5 |
| 24136CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 180 | 300 | 118 | 33.1 |
| 24136-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 180 | 300 | 118 | 33.2 |
| 24136CK30 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 33.32 |
| 24136BK30 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 33.8 |
| 24136 K30 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 34.5 |
| 24136RK30 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 32.7 |
| 24136EK30 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 33.7 |
| 24136 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.42 |
| 24136MBK30 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 33.48 |
| 24136CAK30 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 32.66 |
| 24136EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 36.95 |
| 24136CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33 |
| 24136CYW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.55 |
| 24136CW33MB | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 35.7 |
| 24136CK30E4 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 33.1 |
| 24136RHAK30 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 31.2 |
| 24136CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33 |
| 24136-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.8 |
| 24136 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 34.5 |
| 24136 K30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.5 |
| 24136CK30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.2 |
| 24136-E1-K30 | Коническое внутреннее отверстие, конусность 1:30. | 180 | 300 | 118 | 32.5 |
| 24136-E1-2VSR | Зазор и преднатяг. | 180 | 300 | 118 | 33.2 |
| 24136SWRCg2E4 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 180 | 300 | 118 | 0 |
| 24136CYK30W33 | Коническое внутреннее отверстие, конусность 1:30. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.35 |
| 24136EAK30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.4 |
| 24136MBK30W33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.32 |
| 24136CAK30W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 32.56 |
| 24136 K30 CW33 | Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 33.5 |
| 24136 CCK30/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 300 | 118 | 34 |
Модификации подшипника 24136-K30-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 24136-K30-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NKE | 24136-K30-MB-W33 | 180 | 300 | 118 | ISO |
| NIS | 24136-K30-MB-W33 | 180 | 300 | 118 | ISO |
Аналог подшипника 24136-K30-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NNU4136-M | 180 | 300 | 118 | |||
| NNU 4136 K30M/W33 | 180 | 300 | 118 | Проточка на внешнем кольце для смазки | ||
| NNU 4136 M/W33 | 180 | 300 | 118 |
