Роликовый подшипник 23234-K-MB-W33
Подшипник 23234-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23234, размер 170*310*110 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

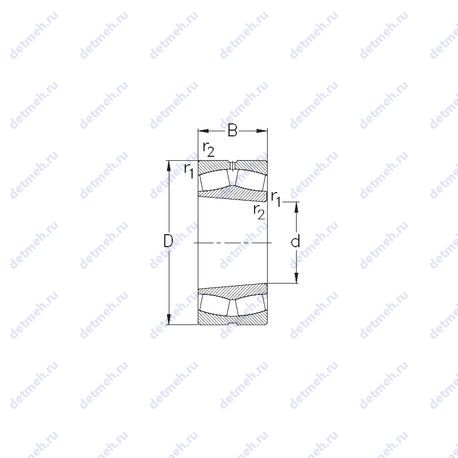

Таблица размеров и характеристик подшипника 23234-K-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая: 1280 кн
- Частота вращения предельная: 2000 об/мин
- Грузоподъемность статическая: 1880 кн
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 23234-k-mb-w33
- Нагрузка: радиальная
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.8
- Расчетный коэффициент (Y1): 1.9
- Расчетный коэффициент (Y0): 1.8
- Расчетный коэффициент (e): 0.36
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r2 min.): 4 мм
- Размер (r1 min.): 4 мм
- Размеры. мм: 170x310x110
Габаритные и посадочные размеры:
- Масса: 36.4 кг
- Ширина наружной обоймы (C): 110 мм.
- Ширина (высота) (B): 110 мм.
- Высота. мм: 110
- Внешний диаметр: 310 мм
- Внутренний диаметр: 170 мм
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r1.2 min: 3
- ROLEK Масса: 37.5
- ROLEK Ширина: 110
- ROLEK Внутренний диаметр: 170
- ROLEK Внешний диаметр: 310
В таблице приведены основные размеры подшипника 23234-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23234-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23234 | Основное исполнение. | 170 | 310 | 110 | 37.5 |
| 23234B | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 110 | 36.8 |
| 23234E | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 110 | 37 |
| 23234R | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 110 | 37.5 |
| 23234BK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 35.7 |
| 23234EK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 37 |
| 23234MB | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 110 | 37.01 |
| 23234RK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 36.5 |
| 23234YM | Штампованный сепаратор из листовой латуни. | 170 | 310 | 110 | 36.5 |
| 23234 K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 37.5 |
| 23234CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 110 | 36.4 |
| 23234RHA | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 110 | 35.6 |
| 23234CAK | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 36.38 |
| 23234MBK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 35.94 |
| 23234W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.5 |
| 23234A2X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 310 | 110 | 37.6 |
| 23234RHAK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 34.6 |
| 23234CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 36.4 |
| 23234A2XK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 310 | 110 | 37.6 |
| 23234 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 34.2 |
| 23234EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 26.78 |
| 23234CAW33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 37.17 |
| 23234CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 34.55 |
| 23234 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 35.67 |
| 23234-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 310 | 110 | 35.7 |
| 23234EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.12 |
| 23234 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 34.2 |
| 23234MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 35.68 |
| 23234CAKW33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.11 |
| 23234 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 37.5 |
| 23234-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.76 |
| 23234 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.5 |
| 23234KYMW33C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.5 |
| 23234-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 170 | 310 | 110 | 34.9 |
| 23234-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 170 | 310 | 110 | 34.6 |
| 23234YMW33W45A | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.5 |
| 23234YMW33W22C2 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.5 |
| 23234KYMW33W45A | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.5 |
| 23234-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 170 | 310 | 110 | 33.1 |
| 23234YMW33W45AC3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 310 | 110 | 36.5 |
Модификации подшипника 23234-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23234-K-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NKE | 23234-K-MB-W33 | 170 | 310 | 110 | ISO |
| NIS | 23234-K-MB-W33 | 170 | 310 | 110 | ISO |
Аналог подшипника 23234-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
