Роликовый подшипник 23138-K-MB-W33
Подшипник 23138-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23138, размер 190*320*104 мм.
Отечественный аналог - 3153738Н.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

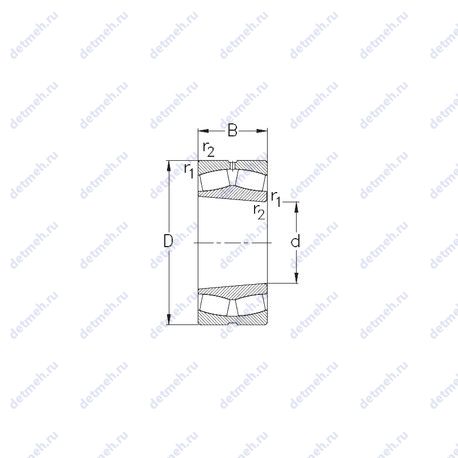

Таблица размеров и характеристик подшипника 23138-K-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая: 1130 кн
- Частота вращения предельная: 2000 об/мин
- Грузоподъемность статическая: 1840 кн
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 23138-k-mb-w33
- Нагрузка: радиальная
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3
- Расчетный коэффициент (Y1): 2.1
- Расчетный коэффициент (Y0): 2
- Расчетный коэффициент (e): 0.32
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r2 min.): 3 мм
- Размер (r1 min.): 3 мм
- Размеры. мм: 190x320x104
Габаритные и посадочные размеры:
- Масса: 35 кг
- Ширина наружной обоймы (C): 104 мм.
- Ширина (высота) (B): 104 мм.
- Высота. мм: 104
- Внешний диаметр: 320 мм
- Внутренний диаметр: 190 мм
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r1.2 min: 2.5
- ROLEK Масса: 35
- ROLEK Ширина: 104
- ROLEK Внутренний диаметр: 190
- ROLEK Внешний диаметр: 320
В таблице приведены основные размеры подшипника 23138-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23138-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23138 | Основное исполнение. | 190 | 320 | 104 | 35 |
| 23138E | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 320 | 104 | 35 |
| 23138B | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 320 | 104 | 35.3 |
| 23138R | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 320 | 104 | 35.5 |
| 23138EK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 35 |
| 23138YM | Штампованный сепаратор из листовой латуни. | 190 | 320 | 104 | 34 |
| 23138BK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 34.2 |
| 23138MB | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 320 | 104 | 37.03 |
| 23138RK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 34.4 |
| 23138 K | Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 35 |
| 23138W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 34.5 |
| 23138CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 320 | 104 | 34.5 |
| 23138RHA | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 320 | 104 | 33.2 |
| 23138MBK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 36.09 |
| 23138A2X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 320 | 104 | 33.5 |
| 23138CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 34.5 |
| 23138A2XK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 320 | 104 | 33.5 |
| 23138RHAK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 32.1 |
| 23138 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 31.4 |
| 23138EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 29.53 |
| 23138 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 34.5 |
| 23138-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 320 | 104 | 33.9 |
| TL23138CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 190 | 320 | 104 | 34 |
| 23138 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 31.4 |
| 23138EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 37.3 |
| 23138 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 35 |
| 23138-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 36.78 |
| TL23138CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 34 |
| 23138 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 34 |
| 23138-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 190 | 320 | 104 | 32.4 |
| 23138-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 190 | 320 | 104 | 32 |
| 23138YMW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 190 | 320 | 104 | 34 |
| 23138KYMW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 190 | 320 | 104 | 34 |
| 23138-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 190 | 320 | 104 | 30.3 |
| 23138-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 190 | 320 | 104 | 35 |
| 23138YMW507C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 190 | 320 | 104 | 34 |
| 23138 KCW33+H3138 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 320 | 104 | 31.4 |
| 23138-2CS5K/VT143 | Коническое внутреннее отверстие, конусность 1:12. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 190 | 320 | 104 | 34 |
| 23138 EKW33+H3138 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 320 | 104 | 44.5 |
| 23138KYMW507C08C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 190 | 320 | 104 | 34 |
Модификации подшипника 23138-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23138-K-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 3153738Н | 190 | 320 | 104 | ГОСТ |
| NKE | 23138-K-MB-W33 | 190 | 320 | 104 | ISO |
| NIS | 23138-K-MB-W33 | 190 | 320 | 104 | ISO |
Аналог подшипника 23138-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
