Роликовый подшипник 12-697824 Л

Подшипник 12-697824 Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697824, размер 120*190*108 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 120 мм
Наружный диаметр: 190 мм
Ширина: 108 мм
Масса: 10.50 кг

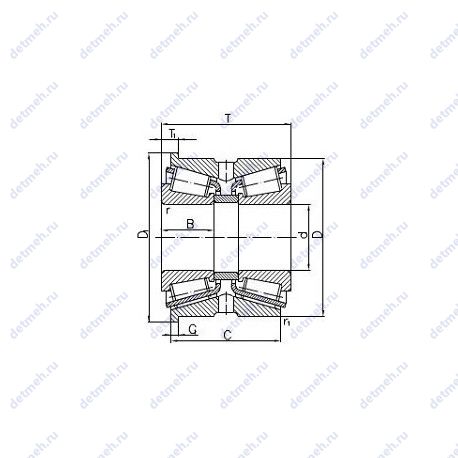

Подшипник 12-697824 Л чертеж — Чертеж подшипника 12-697824 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 12-697824 Л

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 120;
m (кг) Масса - 10.5;
В (мм) Ширина - 108;
D (мм) Наружный диаметр - 190/198;
Масса - 10.5 кг;
Ширина - 108 мм;
Внешний диаметр - 190/198 мм;
Внутренний диаметр - 120 мм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2700;
Co (kN) Грузоподъемность статическая - 825;
C (kN) Грузоподъемность динамическая - 417;

Прочие характеристики:

N роликов Количество роликов - 43;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 16.44/17.5х30.3;
ГОСТ - ту 37.006.133, ГОСТ 520;
Номер по ГОСТ - 12-697824 л;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - 12 697824 л;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 12-697824 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 12-697824 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697824 Л	Сепаратор из латуни..	120	190	108	10.5
2-697824 Л	Сепаратор из латуни..	120	190	108	10.5
6-697824 Л	Сепаратор из латуни..	120	190	108	10.5

Модификации подшипника 12-697824 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
