Роликовый подшипник 12-697732 Л

Подшипник 12-697732 Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697732, размер 160*240*140 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 160 мм
Наружный диаметр: 240 мм
Ширина: 140 мм
Масса: 16.40 кг

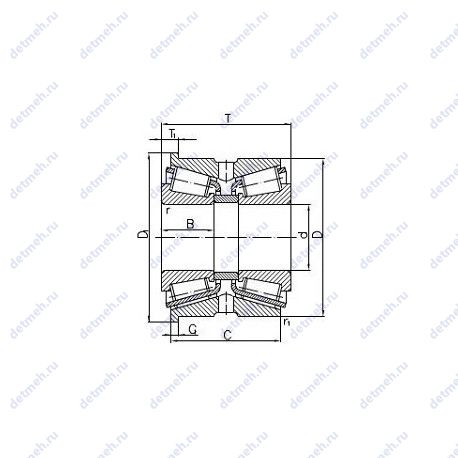

Подшипник 12-697732 Л чертеж — Чертеж подшипника 12-697732 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 12-697732 Л

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Прочие характеристики:

ГОСТ - ГОСТ 520, ту 37.006.133;
N роликов Количество роликов - 57;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 16.8/17.6х30.3;
Уплотнение - нет;
Количество дорожек качения - 2;
Номер по ГОСТ - 12-697732 л;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 1300;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2100;
Co (kN) Грузоподъемность статическая - 1140;
C (kN) Грузоподъемность динамическая - 504;

Габаритные и посадочные размеры:

m (кг) Масса - 16.4;
В (мм) Ширина - 140;
D (мм) Наружный диаметр - 240;
d (мм) Внутренний диаметр - 160;
Ширина рабочая (T) - 140 мм.;
Масса - 30.4 кг;
Внешний диаметр - 270. мм;
Внутренний диаметр - 160. мм;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - 12 697732 л;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 12-697732 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 12-697732 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697732 Л	Сепаратор из латуни..	160	240	0	16.4
2-697732 Л	Сепаратор из латуни..	160	270	140	30.4
4-697732 Л	Сепаратор из латуни..	160	240	110	16.4

Модификации подшипника 12-697732 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
