Роликовый подшипник 22313-E-W33
Подшипник 22313-E-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22313, размер 65*140*48 мм.
Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 65 мм
Наружный диаметр: 140 мм
Ширина: 48 мм
Масса: 3.46 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 22313-E-W33
Производитель NKE
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Прочие характеристики:
- Размер (r2 min.): 2.1 мм.
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r1 min.): 2.1 мм.
- Размеры. мм: 65x140x48
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 22313-e-w33
- Нагрузка: радиальная
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3
- Расчетный коэффициент (Y1): 2
- Расчетный коэффициент (Y0): 2
- Расчетный коэффициент (e): 0.34
Пропускная способность:
- Частота вращения предельная: 5000 об/мин
- Грузоподъемность статическая: 351 кн
- Грузоподъемность динамическая: 304 кн

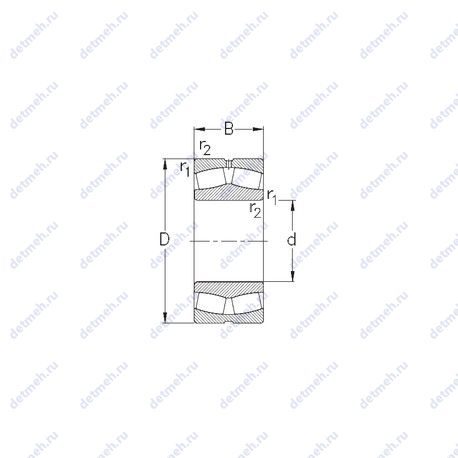

Габаритные и посадочные размеры:
- Масса: 3.46 кг
- Ширина наружной обоймы (C): 48 мм
- Ширина (высота) (B): 48 мм
- Высота. мм: 48
- Внешний диаметр: 140 мм
- Внутренний диаметр: 65 мм
В таблице приведены основные размеры подшипника 22313-E-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22313-E-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22313 | Основное исполнение. | 65 | 140 | 48 | 3.494 |
| 22313C | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.57 |
| 22313B | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.45 |
| 22313 E | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.75 |
| 22313 K | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.494 |
| 22313EA | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.51 |
| 22313MB | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.7 |
| 22313CJ | Штампованный сепаратор из стального листа. | 65 | 140 | 48 | 3.6 |
| 22313CY | Штампованный сепаратор из листовой латуни. | 65 | 140 | 48 | 3.54 |
| 22313EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 48 | 3.67 |
| 22313BK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.37 |
| 22313CK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.44 |
| 22313YM | Штампованный сепаратор из листовой латуни. | 65 | 140 | 48 | 3.6 |
| 22313RHR | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.66 |
| 22313W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.55 |
| 22313 VA | Исполнение для конкретной области применения. | 65 | 140 | 48 | 3.75 |
| 22313 EK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.75 |
| 22313AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 48 | 3.64 |
| 22313-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.57 |
| 22313EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 48 | 3.67 |
| 22313CYK | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. | 65 | 140 | 48 | 3.44 |
| 22313MBK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.71 |
| 22313 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 65 | 140 | 48 | 3.75 |
| 22313BVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 65 | 140 | 48 | 3.65 |
| 22313BVS1 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C. | 65 | 140 | 48 | 3.68 |
| 22313EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 65 | 140 | 48 | 3.52 |
| 22313RHRK | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.58 |
| 22313MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.55 |
| 22313AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 65 | 140 | 48 | 3.64 |
| 22313 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.57 |
| 22313CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.6 |
| 22313EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 65 | 140 | 48 | 3.55 |
| 22313EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.52 |
| 22313EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.54 |
| 22313 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.51 |
| 22313EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.48 |
| 22313-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 65 | 140 | 48 | 3.5 |
| 22313MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 140 | 48 | 3.7 |
| 22313EF801 | Механически обработанный сепаратор из стали или специального чугуна. | 65 | 140 | 48 | 3.53 |
| 22313EVBC4 | Отклонения основных размеров. | 65 | 140 | 48 | 0 |
Модификации подшипника 22313-E-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
