Роликовый подшипник 22216 KW33+H316

Подшипник 22216 KW33+H316 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22216, размер 70*140*33 мм.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 70 мм
Наружный диаметр: 140 мм
Ширина: 33 мм
Масса: 3.08 кг

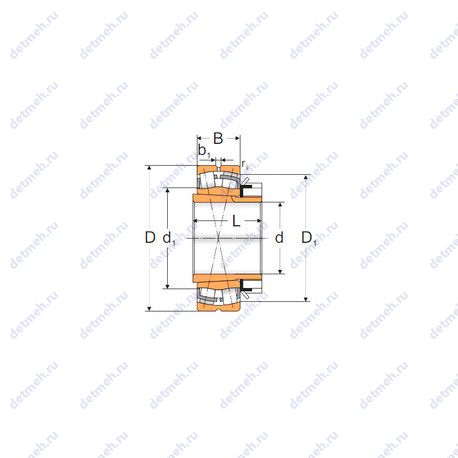

Подшипник 22216 KW33+H316 чертеж — Чертеж подшипника 22216 KW33+H316

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 22216 KW33+H316

Производитель MPZ

Пропускная способность:

Частота вращения предельная при пластичной смазке - 3200 об/мин;
Частота вращения предельная при жидкой смазке - 4000 об/мин;
Грузоподъемность статическая - 225 кн;
Грузоподъемность динамическая - 187 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 4.33;
Расчетный коэффициент (Y1) - 2.91;
Расчетный коэффициент (Y0) - 2.84;
Расчетный коэффициент (e) - 0.23;

Прочие характеристики:

Размер (b1) - 6.3 мм.;
Размер (d1) - 94.1 мм.;
Размер (D1) - 122.3 мм.;
Размер (r5 min.) - 2 мм.;
Размеры. мм - 70x140x33;
Уплотнение - нет;
Количество дорожек качения - 2;
Размер (L) - 59;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 22216 kw33+h316;
Форма роликов - бочкообразные;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 33 мм;
Ширина (высота) (B) - 33 мм;
Внешний диаметр - 140 мм;
Внутренний диаметр - 70 мм;
Масса - 3.08 кг;
Высота. мм - 33;

В таблице приведены основные размеры подшипника 22216 KW33+H316, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22216 KW33+H316

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22216	Основное исполнение.	80	140	33	2.28
22216C	Роликовый радиальный сферический подшипник, двухрядный.	80	140	33	2.12
22216EX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	80	140	33	2.19
22216 K	Коническое внутреннее отверстие, конусность 1:12.	80	140	33	2.28
22216CK	Коническое внутреннее отверстие, конусность 1:12.	80	140	33	2.07
22216CY	Штампованный сепаратор из листовой латуни.	80	140	33	2.13
22216 E	Роликовый радиальный сферический подшипник, двухрядный.	80	140	33	2.1
22216MB	Роликовый радиальный сферический подшипник, двухрядный.	80	140	33	2.07
22216CJ	Штампованный сепаратор из стального листа.	80	140	33	2.2
22216YM	Штампованный сепаратор из листовой латуни.	80	140	33	2.2
22216CYK	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни.	80	140	33	2.13
22216-E1	Роликовый радиальный сферический подшипник, двухрядный.	80	140	33	2.1
22216EXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	80	140	33	2.19
22216RHR	Роликовый радиальный сферический подшипник, двухрядный.	80	140	33	2.17
22216AEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	80	140	33	2.24
22216MBK	Коническое внутреннее отверстие, конусность 1:12.	80	140	33	2.09
22216 EK	Коническое внутреннее отверстие, конусность 1:12.	80	140	33	2.1
LH-22216E	Материал STJ1 (температура 250°C)..	80	140	33	1.99
LH-22216B	Материал STJ1 (температура 250°C)..	80	140	33	2.15
22216EAE4	Роликовый радиальный сферический подшипник, двухрядный.	80	140	33	2.01
22216RHRK	Коническое внутреннее отверстие, конусность 1:12.	80	140	33	2.13
22216 W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.1
22216-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	80	140	40	2.4
22216AEXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	80	140	33	2.24
22216MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.05
22216YMW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.2
22216CYW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.11
22216CKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.05
LH-22216EK	Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C)..	80	140	33	1.94
LH-22216BK	Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C)..	80	140	33	2.11
22216 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.1
22216EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.16
22216EAKE4	Коническое внутреннее отверстие, конусность 1:12.	80	140	33	2.01
22216EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.11
22216EF800	Механически обработанный сепаратор из стали или специального чугуна.	80	140	33	2.15
22216-E1-K	Коническое внутреннее отверстие, конусность 1:12.	80	140	33	2.08
22216 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	1.97
22216 E/C3	Роликовый радиальный сферический подшипник, двухрядный.	80	140	33	2.1
22216-2RSK	Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения типа RS с обеих сторон подшипника.	80	140	40	2.4
22216CYKW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	80	140	33	2.06

Модификации подшипника 22216 KW33+H316 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
