Роликовый подшипник 22208 MA

Подшипник 22208 MA — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22208, размер 40*80*23 мм.
Отечественный аналог - 553508.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 40 мм
Наружный диаметр: 80 мм
Ширина: 23 мм
Масса: 0.57 кг

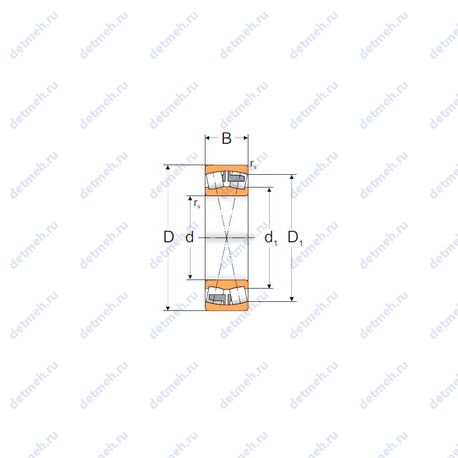

Подшипник 22208 MA чертеж — Чертеж подшипника 22208 MA

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 22208 MA

Производитель MPZ

Пропускная способность:

Частота вращения предельная при пластичной смазке - 5300 об/мин;
Частота вращения предельная при жидкой смазке - 6800 об/мин;
Грузоподъемность статическая - 90 кн;
Грузоподъемность динамическая - 80 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 3.41;
Расчетный коэффициент (Y1) - 2.2;
Расчетный коэффициент (Y0) - 2.24;
Расчетный коэффициент (e) - 0.29;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 22208 ma;
Форма роликов - бочкообразные;
Тела качения - ролики;

Прочие характеристики:

Размер (d1) - 53 мм.;
Размер (D1) - 69.3 мм.;
Размер (r5 min.) - 1.1 мм.;
Размеры. мм - 40x80x23;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 23 мм.;
Ширина (высота) (B) - 23 мм;
Внешний диаметр - 80 мм;
Внутренний диаметр - 40 мм;
Масса - 0.57 кг;
Высота. мм - 23;

В таблице приведены основные размеры подшипника 22208 MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22208 MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22208	Основное исполнение.	40	80	23	0.555
22208C	Роликовый радиальный сферический подшипник, двухрядный.	40	80	23	540
22208EX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	40	80	23	0.56
22208CJ	Штампованный сепаратор из стального листа.	40	80	23	0.6
22208YM	Штампованный сепаратор из листовой латуни.	40	80	23	0.6
22208EM	Роликовый радиальный сферический подшипник, двухрядный.	40	80	23	0.55
22208 E	Роликовый радиальный сферический подшипник, двухрядный.	40	80	23	0.53
22208CK	Коническое внутреннее отверстие, конусность 1:12.	40	80	23	540
22208 K	Коническое внутреннее отверстие, конусность 1:12.	40	80	23	0.555
22208MB	Роликовый радиальный сферический подшипник, двухрядный.	40	80	23	570
22208W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.52
22208 EK	Коническое внутреннее отверстие, конусность 1:12.	40	80	23	0.53
22208RHR	Роликовый радиальный сферический подшипник, двухрядный.	40	80	23	0.602
22208-E1	Роликовый радиальный сферический подшипник, двухрядный.	40	80	23	0.528
22208EXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	40	80	23	0.56
22208MBK	Коническое внутреннее отверстие, конусность 1:12.	40	80	23	570
22208AEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	40	80	23	0.56
LH-22208C	Материал STJ1 (температура 250°C)..	40	80	23	0.526
22208MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.52
22208EAE4	Роликовый радиальный сферический подшипник, двухрядный.	40	80	23	0.5
22208AEXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	40	80	23	0.56
22208RHRK	Коническое внутреннее отверстие, конусность 1:12.	40	80	23	0.591
22208-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	40	80	28	0.57
22208EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.53
22208EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.54
22208MBW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	560
LH-22208CK	Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C)..	40	80	23	0.515
22208EAKE4	Коническое внутреннее отверстие, конусность 1:12.	40	80	23	0.5
22208-2RSK	Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения типа RS с обеих сторон подшипника.	40	80	28	0.57
22208 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.487
22208CKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	520
22208-E1-K	Коническое внутреннее отверстие, конусность 1:12.	40	80	23	0.528
22208YMW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.6
22208 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.52
22208 E/W64	Без кольцевой канавки и смазочных отверстий в наружном кольце.	40	80	23	0.53
22208EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.53
22208EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.57
22208-E-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.51
22208 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	0.487
22208MBKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	40	80	23	560

Модификации подшипника 22208 MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 22208 MA

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	553508	40	80	23	ГОСТ
MPZ	22208 MA	40	80	23	ISO

Аналог подшипника 22208 MA — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
