Роликовый подшипник 22220 KW33+H320
Подшипник 22220 KW33+H320 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22220, размер 90*180*46 мм.
Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 90 мм
Наружный диаметр: 180 мм
Ширина: 46 мм
Масса: 6.19 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 22220 KW33+H320
Производитель MPZ
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 2200 об/мин
- Частота вращения предельная при жидкой смазке: 3000 об/мин
- Грузоподъемность статическая: 455 кн
- Грузоподъемность динамическая: 328 кн
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.97
- Расчетный коэффициент (Y1): 2.67
- Расчетный коэффициент (Y0): 2.61
- Расчетный коэффициент (e): 0.25

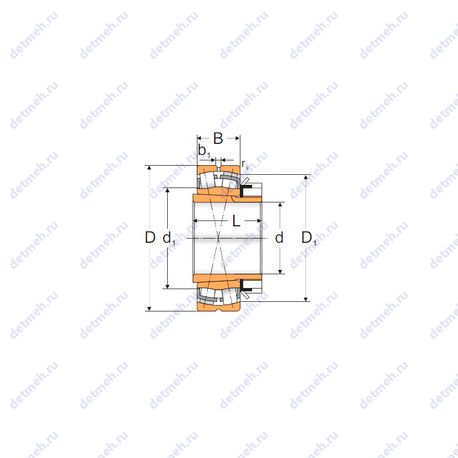

Прочие характеристики:
- Размер (b1): 8 мм.
- Размер (d1): 120 мм.
- Размер (D1): 156.4 мм.
- Размер (r5 min.): 2.1 мм.
- Размеры. мм: 90x180x46
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (L): 71
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 22220 kw33+h320
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 46 мм
- Ширина (высота) (B): 46 мм
- Внешний диаметр: 180 мм
- Внутренний диаметр: 90 мм
- Масса: 6.19 кг
- Высота. мм: 46
В таблице приведены основные размеры подшипника 22220 KW33+H320, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22220 KW33+H320
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22220 | Основное исполнение. | 100 | 180 | 46 | 5.124 |
| 22220B | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 46 | 4.95 |
| 22220EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 180 | 46 | 5.1 |
| 22220YM | Штампованный сепаратор из листовой латуни. | 100 | 180 | 46 | 5.1 |
| 22220CJ | Штампованный сепаратор из стального листа. | 100 | 180 | 46 | 5.1 |
| 22220 E | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 46 | 4.9 |
| 22220BK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 46 | 4.84 |
| 22220EA | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 46 | 5.01 |
| 22220 K | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 46 | 5.124 |
| 22220 EK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 46 | 4.9 |
| 22220-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 46 | 4.96 |
| 22220AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 180 | 46 | 5.24 |
| 22220EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 180 | 46 | 5.1 |
| 22220RHR | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 46 | 5.11 |
| 22220AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 180 | 46 | 5.24 |
| 22220EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 46 | 4.84 |
| 22220-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 100 | 180 | 55 | 5.5 |
| 22220 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.85 |
| 22220MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.85 |
| 22220RHRK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 46 | 5 |
| 22220-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 46 | 4.91 |
| 22220 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.85 |
| 22220EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 46 | 4.84 |
| 22220EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.96 |
| 22220EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.11 |
| 22220 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.72 |
| 22220EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 180 | 46 | 5.08 |
| 22220YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.1 |
| 22220CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.1 |
| 22220 MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5 |
| 22220-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.01 |
| 22220EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.02 |
| 22220EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.84 |
| 22220 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.72 |
| 22220KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.1 |
| 22220EG15W33 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.8 |
| 22220CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.1 |
| 22220CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.1 |
| 22220YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 5.1 |
| 22220 KMBW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 46 | 4.95 |
Модификации подшипника 22220 KW33+H320 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
