Роликовый подшипник 22330 ACKMW33

Подшипник 22330 ACKMW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22330, размер 150*320*108 мм.
Отечественный аналог - 113630АМНК.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 108 мм
Масса: 42.67 кг

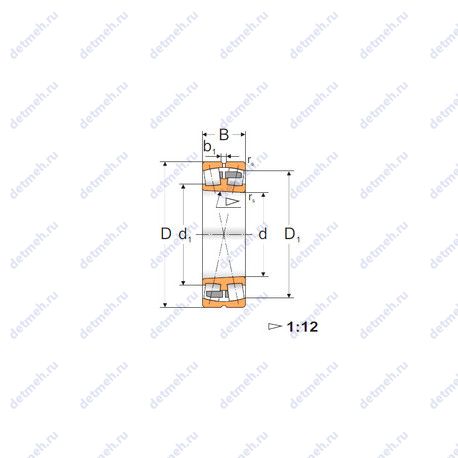

Подшипник 22330 ACKMW33 чертеж — Чертеж подшипника 22330 ACKMW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 22330 ACKMW33

Производитель MPZ

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1100 об/мин;
Частота вращения предельная при жидкой смазке - 1500 об/мин;
Грузоподъемность статическая - 1670 кн;
Грузоподъемность динамическая - 1208 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.64;
Расчетный коэффициент (Y1) - 1.78;
Расчетный коэффициент (Y0) - 1.74;
Расчетный коэффициент (e) - 0.38;

Прочие характеристики:

Размер (b1) - 16 мм.;
Размер (d1) - 197 мм.;
Размер (D1) - 262.9 мм.;
Размер (r5 min.) - 4 мм.;
Размеры. мм - 150x320x108;
Уплотнение - нет;
Количество дорожек качения - 2;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 22330 ackmw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 108 мм.;
Ширина (высота) (B) - 108 мм.;
Внешний диаметр - 320. мм;
Внутренний диаметр - 150. мм;
Масса - 42.67 кг;
Высота. мм - 108;

В таблице приведены основные размеры подшипника 22330 ACKMW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22330 ACKMW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22330	Основное исполнение.	150	320	108	43.6
22330E	Роликовый радиальный сферический подшипник, двухрядный.	150	320	108	43.3
22330B	Роликовый радиальный сферический подшипник, двухрядный.	150	320	108	42.7
22330C	Роликовый радиальный сферический подшипник, двухрядный.	150	320	108	44.62
22330R	Роликовый радиальный сферический подшипник, двухрядный.	150	320	108	43.6
22330BK	Коническое внутреннее отверстие, конусность 1:12.	150	320	108	41.8
22330EK	Коническое внутреннее отверстие, конусность 1:12.	150	320	108	43.3
22330CK	Коническое внутреннее отверстие, конусность 1:12.	150	320	108	43.87
22330 K	Коническое внутреннее отверстие, конусность 1:12.	150	320	108	43.6
22330CJ	Штампованный сепаратор из стального листа.	150	320	108	42.6
22330MB	Роликовый радиальный сферический подшипник, двухрядный.	150	320	108	42.25
22330YM	Штампованный сепаратор из листовой латуни.	150	320	108	42.6
22330RK	Коническое внутреннее отверстие, конусность 1:12.	150	320	108	42.7
22330 VA	Исполнение для конкретной области применения.	150	320	108	43.5
22330-E1	Роликовый радиальный сферический подшипник, двухрядный.	150	320	108	42.2
22330W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	41.5
22330MBK	Коническое внутреннее отверстие, конусность 1:12.	150	320	108	41.35
22330A2X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	150	320	108	41.5
22330RHA	Роликовый радиальный сферический подшипник, двухрядный.	150	320	108	40.3
22330RHAK	Коническое внутреннее отверстие, конусность 1:12.	150	320	108	39.4
22330 KVA	Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения.	150	320	108	43.5
22330CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	150	320	108	41.5
22330A2XK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	150	320	108	41.5
22330MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	40.8
22330 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	40.6
22330EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	45.57
22330UAVS2	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	150	320	108	43.4
22330CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	42.6
22330-E1-K	Коническое внутреннее отверстие, конусность 1:12.	150	320	108	40.9
22330EF802	Механически обработанный сепаратор из стали или специального чугуна.	150	320	108	47.1
22330EF800	Механически обработанный сепаратор из стали или специального чугуна.	150	320	108	46.38
22330CAKE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	150	320	108	41.5
22330CKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	43.47
22330 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	44.22
22330UAVS1	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C.	150	320	108	43.4
22330EVBC4	Отклонения основных размеров.	150	320	108	0
22330YMBW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	42.6
22330MBKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	40.95
TL22330CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	150	320	108	41.5
22330EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	320	108	45.9

Модификации подшипника 22330 ACKMW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 22330 ACKMW33

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	113630АМНК	150	320	108	ГОСТ
MPZ	22330 ACKMW33	150	320	108	ISO

Аналог подшипника 22330 ACKMW33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
