Роликовый подшипник 22324 ACKMBW33+AH2324X
Подшипник 22324 ACKMBW33+AH2324X — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22324, размер 115*260*86 мм.
Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 115 мм
Наружный диаметр: 260 мм
Ширина: 86 мм
Масса: 24.32 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 22324 ACKMBW33+AH2324X
Производитель MPZ
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 1400 об/мин
- Частота вращения предельная при жидкой смазке: 1800 об/мин
- Грузоподъемность статическая: 1094 кн
- Грузоподъемность динамическая: 864 кн
Прочие характеристики:

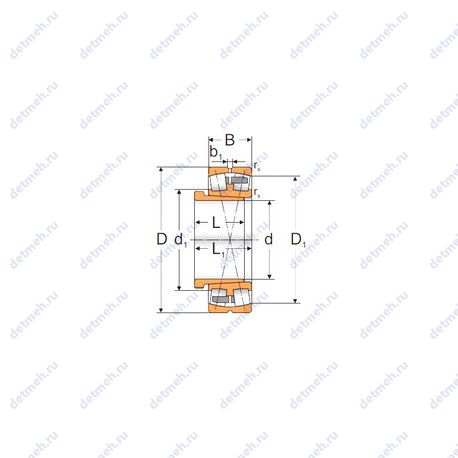

- Размер (L1): 109 мм.
- Размер (b1): 14 мм.
- Размер (d1): 158 мм.
- Размер (D1): 218.5 мм.
- Размер (r5 min.): 3 мм.
- Размеры. мм: 115x260x86
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (L): 105
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.71
- Расчетный коэффициент (Y1): 1.82
- Расчетный коэффициент (Y0): 1.78
- Расчетный коэффициент (e): 0.37
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 22324 ackmbw33+ah2324x
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 86 мм.
- Ширина (высота) (B): 86 мм
- Внешний диаметр: 260 мм
- Внутренний диаметр: 115. мм
- Масса: 24.32 кг
- Высота. мм: 86
В таблице приведены основные размеры подшипника 22324 ACKMBW33+AH2324X, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22324 ACKMBW33+AH2324X
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22324 | Основное исполнение. | 120 | 260 | 86 | 22.378 |
| 22324B | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 21.5 |
| 22324CJ | Штампованный сепаратор из стального листа. | 120 | 260 | 86 | 22.6 |
| 22324EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 260 | 86 | 22.6 |
| 22324YM | Штампованный сепаратор из листовой латуни. | 120 | 260 | 86 | 22.6 |
| 22324EM | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 23.21 |
| 22324BK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 21 |
| 22324 K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.378 |
| 22324EMK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.75 |
| 22324RHR | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 22.8 |
| 22324EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 260 | 86 | 22.6 |
| 22324AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 260 | 86 | 22.2 |
| 22324-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 22.3 |
| 22324 VA | Исполнение для конкретной области применения. | 120 | 260 | 86 | 23 |
| 22324W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22 |
| 22324AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 260 | 86 | 22.2 |
| 22324MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22 |
| 22324RHRK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.3 |
| 22324 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 120 | 260 | 86 | 23 |
| 22324EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 22.2 |
| 22324 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 21 |
| 22324YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
| 22324-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.1 |
| 22324EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.87 |
| 22324EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 260 | 86 | 23 |
| 22324EVBC4 | Отклонения основных размеров. | 120 | 260 | 86 | 0 |
| 22324EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 120 | 260 | 86 | 22.2 |
| 22324 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22 |
| 22324UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 120 | 260 | 86 | 21.9 |
| 22324EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.4 |
| 22324CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
| 22324EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.23 |
| 22324EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 120 | 260 | 86 | 22.53 |
| 22324EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.52 |
| TL22324EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 260 | 86 | 22.2 |
| 22324 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 21 |
| 22324-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 21.5 |
| 22324KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
| 22324KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
| 22324CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 260 | 86 | 22.6 |
Модификации подшипника 22324 ACKMBW33+AH2324X - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
