Роликовый подшипник 22324 ACKMBW33+H2324

Подшипник 22324 ACKMBW33+H2324 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22324, размер 110*260*86 мм.
Отечественный аналог - 13622АМН.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: MPZ
  3. Внутренний диаметрВнутренний диаметр: 110 мм
  4. Наружный диаметрНаружный диаметр: 260 мм
  5. ШиринаШирина: 86 мм
  6. МассаМасса: 25.83 кг

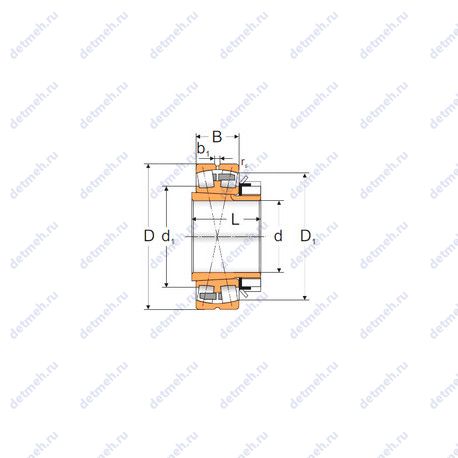

Подшипник 22324 ACKMBW33+H2324 чертеж
Чертеж подшипника 22324 ACKMBW33+H2324

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Размеры и характеристики
  3. Модификации
  4. Аналоги

Таблица размеров и характеристик подшипника 22324 ACKMBW33+H2324

Производитель MPZ

Пропускная способность:

  • Частота вращения предельная при пластичной смазке - 1400 об/мин;
  • Частота вращения предельная при жидкой смазке - 1800 об/мин;
  • Грузоподъемность статическая - 1094 кн;
  • Грузоподъемность динамическая - 864 кн;

Исходные данные для расчета:

  • Расчетный коэффициент (Y2) - 2.71;
  • Расчетный коэффициент (Y1) - 1.82;
  • Расчетный коэффициент (Y0) - 1.78;
  • Расчетный коэффициент (e) - 0.37;

Прочие характеристики:

  • Размер (b1) - 14 мм.;
  • Размер (d1) - 158 мм.;
  • Размер (D1) - 218.5 мм.;
  • Размер (r5 min.) - 3 мм.;
  • Размеры. мм - 110x260x86;
  • Уплотнение - нет;
  • Количество дорожек качения - 2;
  • Размер (L) - 112;

Классификация:

  • Тип - сферический;
  • Нагрузка - радиальная;
  • Основной тип - роликовый радиальный сферический;
  • Обозначение - 22324 ackmbw33+h2324;
  • Форма роликов - бочкообразные;
  • Тела качения - ролики;

Габаритные и посадочные размеры:

  • Ширина наружной обоймы (C) - 86 мм.;
  • Ширина (высота) (B) - 86 мм;
  • Внешний диаметр - 260 мм;
  • Внутренний диаметр - 110 мм;
  • Масса - 25.83 кг;
  • Высота. мм - 86;

В таблице приведены основные размеры подшипника 22324 ACKMBW33+H2324, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22324 ACKMBW33+H2324

НомерТехнические требованияd,ммD,ммB,ммm,кг
22324Основное исполнение.1202608622.378
22324BРоликовый радиальный сферический подшипник, двухрядный.1202608621.5
22324CJШтампованный сепаратор из стального листа.1202608622.6
22324EXГабаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью.1202608622.6
22324YMШтампованный сепаратор из листовой латуни.1202608622.6
22324EMРоликовый радиальный сферический подшипник, двухрядный.1202608623.21
22324BKКоническое внутреннее отверстие, конусность 1:12.1202608621
22324 KКоническое внутреннее отверстие, конусность 1:12.1202608622.378
22324EMKКоническое внутреннее отверстие, конусность 1:12.1202608622.75
22324RHRРоликовый радиальный сферический подшипник, двухрядный.1202608622.8
22324EXKКоническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью.1202608622.6
22324AEXГабаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью.1202608622.2
22324-E1Роликовый радиальный сферический подшипник, двухрядный.1202608622.3
22324 VAИсполнение для конкретной области применения.1202608623
22324W33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622
22324AEXKКоническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью.1202608622.2
22324MW33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622
22324RHRKКоническое внутреннее отверстие, конусность 1:12.1202608622.3
22324 KVAКоническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения.1202608623
22324EAE4Роликовый радиальный сферический подшипник, двухрядный.1202608622.2
22324 KW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608621
22324YMW33Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.6
22324-E1-KКоническое внутреннее отверстие, конусность 1:12.1202608622.1
22324EMW33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.87
22324EF800Механически обработанный сепаратор из стали или специального чугуна.1202608623
22324EVBC4Отклонения основных размеров.120260860
22324EAKE4Коническое внутреннее отверстие, конусность 1:12.1202608622.2
22324 CW33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622
22324UAVS2Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.1202608621.9
22324EAW33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.4
22324CJW33Штампованный сепаратор из стального листа. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.6
22324EAKW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.23
22324EKF800Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна.1202608622.53
22324EMKW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.52
TL22324EAE4Роликовый радиальный сферический подшипник, двухрядный.1202608622.2
22324 KCW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608621
22324-E-W33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608621.5
22324KCJW33Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.6
22324KYMW33Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.6
22324CJW33C4Штампованный сепаратор из стального листа. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.1202608622.6

Модификации подшипника 22324 ACKMBW33+H2324 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 22324 ACKMBW33+H2324

БрендНомерd,ммD,ммB,ммСтандарт
МПЗ13622 АМН11026086ГОСТ
ГПЗ-1113622 АМН11026086ГОСТ
MPZ22324 ACKMBW33+H232411026086ISO

Аналог подшипника 22324 ACKMBW33+H2324 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
