Роликовый подшипник 22322 ACKMW33

Подшипник 22322 ACKMW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22322, размер 110*240*80 мм.
Отечественный аналог - 113622АМНК.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 110 мм
Наружный диаметр: 240 мм
Ширина: 80 мм
Масса: 18.66 кг

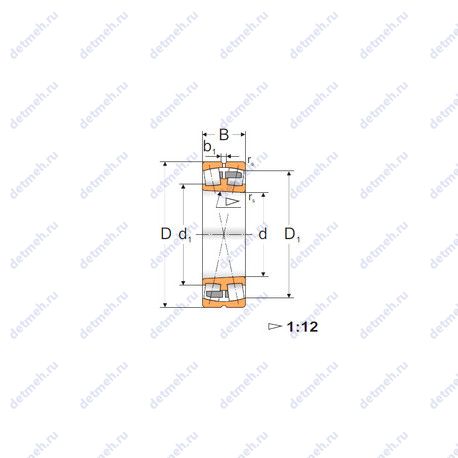

Подшипник 22322 ACKMW33 чертеж — Чертеж подшипника 22322 ACKMW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 22322 ACKMW33

Производитель MPZ

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1500 об/мин;
Частота вращения предельная при жидкой смазке - 1900 об/мин;
Грузоподъемность статическая - 943 кн;
Грузоподъемность динамическая - 751 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.72;
Расчетный коэффициент (Y1) - 1.83;
Расчетный коэффициент (Y0) - 1.79;
Расчетный коэффициент (e) - 0.37;

Прочие характеристики:

Размер (b1) - 14 мм.;
Размер (d1) - 149 мм.;
Размер (D1) - 201.2 мм.;
Размер (r5 min.) - 3 мм.;
Размеры. мм - 110x240x80;
Уплотнение - нет;
Количество дорожек качения - 2;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 22322 ackmw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 80 мм.;
Ширина (высота) (B) - 80 мм;
Внешний диаметр - 240 мм;
Внутренний диаметр - 110 мм;
Масса - 18.66 кг;
Высота. мм - 80;

В таблице приведены основные размеры подшипника 22322 ACKMW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22322 ACKMW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22322	Основное исполнение.	110	240	80	17.85
22322B	Роликовый радиальный сферический подшипник, двухрядный.	110	240	80	17.1
22322 K	Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.85
22322EX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	110	240	80	18.1
22322CJ	Штампованный сепаратор из стального листа.	110	240	80	18
22322YM	Штампованный сепаратор из листовой латуни.	110	240	80	18
22322 E	Роликовый радиальный сферический подшипник, двухрядный.	110	240	80	18.5
22322BK	Коническое внутреннее отверстие, конусность 1:12.	110	240	80	16.7
22322-E1	Роликовый радиальный сферический подшипник, двухрядный.	110	240	80	17.7
22322 VA	Исполнение для конкретной области применения.	110	240	80	18.4
22322W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.5
22322RHR	Роликовый радиальный сферический подшипник, двухрядный.	110	240	80	18.1
22322 EK	Коническое внутреннее отверстие, конусность 1:12.	100	240	80	18.5
22322AEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	110	240	80	18.2
22322EXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	110	240	80	18.1
22322EAE4	Роликовый радиальный сферический подшипник, двухрядный.	110	240	80	17.6
22322RHRK	Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.7
22322 KVA	Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения.	110	240	80	18.4
22322AEXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	110	240	80	18.2
22322MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.5
22322 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.5
22322CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	18
22322-E1-K	Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.4
22322EAKE4	Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.6
22322EVBC4	Отклонения основных размеров.	110	240	80	0
22322YMW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	18
22322EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.1
22322UAVS2	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	110	240	80	18.12
22322UAVS1	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C.	110	240	80	18.1
22322 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.4
22322EF803	Механически обработанный сепаратор из стали или специального чугуна.	110	240	80	17.85
22322EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.76
22322EF800	Механически обработанный сепаратор из стали или специального чугуна.	110	240	80	17.73
TL22322EAE4	Роликовый радиальный сферический подшипник, двухрядный.	110	240	80	17.6
22322EKF800	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна.	110	240	80	17.39
22322 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.4
22322EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	16.81
22322EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.37
22322-E-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	17.2
22322KYMW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	110	240	80	18

Модификации подшипника 22322 ACKMW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 22322 ACKMW33

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	113622АМНК	110	240	80	ГОСТ
MPZ	22322 ACKMW33	110	240	80	ISO

Аналог подшипника 22322 ACKMW33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
