Роликовый подшипник 22322 ACJW33
Подшипник 22322 ACJW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22322, размер 110*240*80 мм.
Отечественный аналог - 3622АМК1.
Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 110 мм
Наружный диаметр: 240 мм
Ширина: 80 мм
Масса: 18.36 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

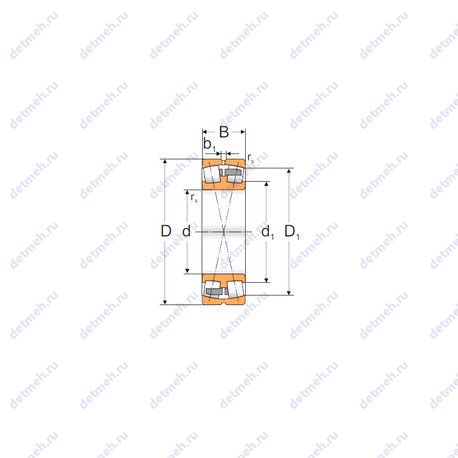

Таблица размеров и характеристик подшипника 22322 ACJW33
Производитель MPZ
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 1500 об/мин
- Частота вращения предельная при жидкой смазке: 1900 об/мин
- Грузоподъемность статическая: 943 кн
- Грузоподъемность динамическая: 751 кн
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.72
- Расчетный коэффициент (Y1): 1.83
- Расчетный коэффициент (Y0): 1.79
- Расчетный коэффициент (e): 0.37
Прочие характеристики:
- Размер (b1): 14 мм.
- Размер (d1): 144 мм.
- Размер (D1): 201.2 мм.
- Размер (r5 min.): 3 мм.
- Размеры. мм: 110x240x80
- Уплотнение: нет
- Количество дорожек качения: 2
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 22322 acjw33
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 80 мм.
- Ширина (высота) (B): 80 мм
- Внешний диаметр: 240 мм
- Внутренний диаметр: 110 мм
- Масса: 18.36 кг
- Высота. мм: 80
В таблице приведены основные размеры подшипника 22322 ACJW33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22322 ACJW33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22322 | Основное исполнение. | 110 | 240 | 80 | 17.85 |
| 22322B | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 17.1 |
| 22322 K | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 17.85 |
| 22322EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 240 | 80 | 18.1 |
| 22322CJ | Штампованный сепаратор из стального листа. | 110 | 240 | 80 | 18 |
| 22322YM | Штампованный сепаратор из листовой латуни. | 110 | 240 | 80 | 18 |
| 22322 E | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 18.5 |
| 22322BK | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 16.7 |
| 22322-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 17.7 |
| 22322 VA | Исполнение для конкретной области применения. | 110 | 240 | 80 | 18.4 |
| 22322W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.5 |
| 22322RHR | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 18.1 |
| 22322 EK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 240 | 80 | 18.5 |
| 22322AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 240 | 80 | 18.2 |
| 22322EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 240 | 80 | 18.1 |
| 22322EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 17.6 |
| 22322RHRK | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 17.7 |
| 22322 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 110 | 240 | 80 | 18.4 |
| 22322AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 240 | 80 | 18.2 |
| 22322MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.5 |
| 22322EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.76 |
| 22322-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 17.4 |
| 22322EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 80 | 17.6 |
| 22322EVBC4 | Отклонения основных размеров. | 110 | 240 | 80 | 0 |
| 22322YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 18 |
| 22322CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 18 |
| 22322EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.1 |
| 22322EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 110 | 240 | 80 | 17.73 |
| 22322 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.5 |
| 22322UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 110 | 240 | 80 | 18.12 |
| 22322 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.4 |
| 22322UAVS1 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C. | 110 | 240 | 80 | 18.1 |
| 22322EF803 | Механически обработанный сепаратор из стали или специального чугуна. | 110 | 240 | 80 | 17.85 |
| 22322 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.4 |
| 22322EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 16.81 |
| 22322EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.37 |
| TL22322EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 110 | 240 | 80 | 17.6 |
| 22322EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 110 | 240 | 80 | 17.39 |
| 22322-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 17.2 |
| 22322KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 240 | 80 | 18 |
Модификации подшипника 22322 ACJW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 22322 ACJW33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| МПЗ | 3622АМК1 | 110 | 240 | 80 | ГОСТ |
| MPZ | 22322 ACJW33 | 110 | 240 | 80 | ISO |
Аналог подшипника 22322 ACJW33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
