Роликовый подшипник 22318 ACKMBW33+AH2318X
Подшипник 22318 ACKMBW33+AH2318X — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22318, размер 85*190*64 мм.
Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 85 мм
Наружный диаметр: 190 мм
Ширина: 64 мм
Масса: 9.36 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

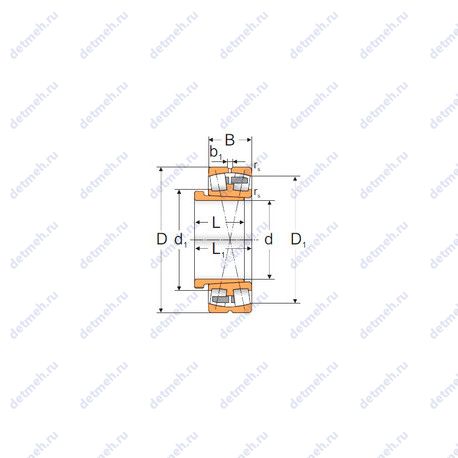

Таблица размеров и характеристик подшипника 22318 ACKMBW33+AH2318X
Производитель MPZ
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 1900 об/мин;
- Частота вращения предельная при жидкой смазке - 2600 об/мин;
- Грузоподъемность статическая - 695 кн;
- Грузоподъемность динамическая - 535 кн;
Прочие характеристики:
- Размер (L1) - 83 мм.;
- Размер (b1) - 11 мм.;
- Размер (d1) - 119 мм.;
- Размер (D1) - 159.1 мм.;
- Размер (r5 min.) - 3 мм.;
- Размеры. мм - 85x190x64;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (L) - 79;
Исходные данные для расчета:
- Расчетный коэффициент (Y2) - 2.72;
- Расчетный коэффициент (Y1) - 1.83;
- Расчетный коэффициент (Y0) - 1.78;
- Расчетный коэффициент (e) - 0.37;
Классификация:
- Тип - сферический;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 22318 ackmbw33+ah2318x;
- Форма роликов - бочкообразные;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 64 мм.;
- Ширина (высота) (B) - 64 мм.;
- Внешний диаметр - 190. мм;
- Внутренний диаметр - 85. мм;
- Масса - 9.36 кг;
- Высота. мм - 64;
В таблице приведены основные размеры подшипника 22318 ACKMBW33+AH2318X, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22318 ACKMBW33+AH2318X
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22318 | Основное исполнение. | 90 | 190 | 64 | 8.878 |
| 22318B | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.35 |
| 22318 E | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 9.05 |
| 22318 K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.878 |
| 22318BK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.16 |
| 22318CJ | Штампованный сепаратор из стального листа. | 90 | 190 | 64 | 8.8 |
| 22318YM | Штампованный сепаратор из листовой латуни. | 90 | 190 | 64 | 8.8 |
| 22318EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 190 | 64 | 8.82 |
| 22318 EK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 9.05 |
| 22318AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 190 | 64 | 8.91 |
| 22318EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 190 | 64 | 8.82 |
| 22318-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.69 |
| 22318EMK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.53 |
| 22318RHR | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.82 |
| 22318 VA | Исполнение для конкретной области применения. | 90 | 190 | 64 | 9.05 |
| 22318EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.56 |
| 22318RHRK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.63 |
| 22318 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.6 |
| 22318 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 90 | 190 | 64 | 9.05 |
| 22318AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 190 | 64 | 8.91 |
| 22318MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.6 |
| 22318 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.6 |
| 22318EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.68 |
| 22318 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.08 |
| 22318CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.8 |
| 22318UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 90 | 190 | 64 | 8.66 |
| 22318EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.44 |
| 22318EF801 | Механически обработанный сепаратор из стали или специального чугуна. | 90 | 190 | 64 | 8.67 |
| 22318-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.3 |
| 22318EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.56 |
| 22318EVBC4 | Отклонения основных размеров. | 90 | 190 | 64 | 0 |
| 22318EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 90 | 190 | 64 | 8.62 |
| 22318EKF801 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 90 | 190 | 64 | 8.5 |
| 22318 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.08 |
| TL22318EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.56 |
| 22318KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.8 |
| 22318-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.54 |
| 22318EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.28 |
| 22318EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 90 | 190 | 64 | 8.5 |
| 22318EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 190 | 64 | 8.51 |
Модификации подшипника 22318 ACKMBW33+AH2318X - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
