Роликовый подшипник 22232 KW33+H3132
Подшипник 22232 KW33+H3132 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22232, размер 140*290*80 мм.
Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 140 мм
Наружный диаметр: 290 мм
Ширина: 80 мм
Масса: 30.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

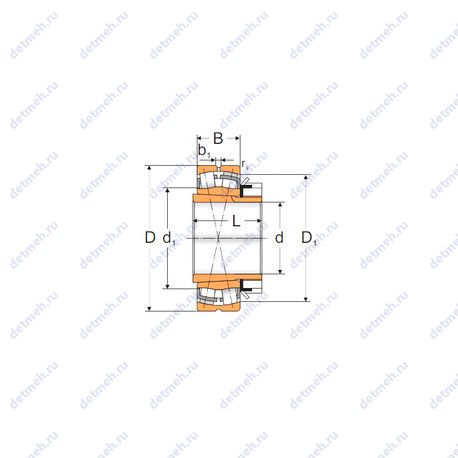

Таблица размеров и характеристик подшипника 22232 KW33+H3132
Производитель MPZ
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 1200 об/мин
- Частота вращения предельная при жидкой смазке: 1800 об/мин
- Грузоподъемность статическая: 1300 кн
- Грузоподъемность динамическая: 892 кн
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.76
- Расчетный коэффициент (Y1): 2.52
- Расчетный коэффициент (Y0): 2.52
- Расчетный коэффициент (e): 0.27
Прочие характеристики:
- Размер (b1): 14 мм.
- Размер (d1): 188.8 мм.
- Размер (D1): 249.5 мм.
- Размер (r5 min.): 3 мм.
- Размеры. мм: 140x290x80.0
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (L): 119
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 22232 kw33+h3132
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 80.0 мм.
- Ширина (высота) (B): 80.0 мм.
- Внешний диаметр: 290. мм
- Внутренний диаметр: 140. мм
- Масса: 30.6 кг
- Высота. мм: 80.0
В таблице приведены основные размеры подшипника 22232 KW33+H3132, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22232 KW33+H3132
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22232 | Основное исполнение. | 160 | 290 | 80 | 23.5 |
| 22232B | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 80 | 22.7 |
| 22232E | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 80 | 23.7 |
| 22232R | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 80 | 23.4 |
| 22232C | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 80 | 24.85 |
| 22232 K | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 23.5 |
| 22232BK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 22.2 |
| 22232RK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 22.9 |
| 22232CJ | Штампованный сепаратор из стального листа. | 160 | 290 | 80 | 23.1 |
| 22232E2 | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 80 | 24 |
| 22232CK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 23.31 |
| 22232EK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 23.7 |
| 22232A2X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 160 | 290 | 80 | 23.8 |
| 22232E2K | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 24 |
| 22232RHA | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 80 | 21.9 |
| 22232MBK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 22.27 |
| 22232 E1 | Роликовый радиальный сферический подшипник, двухрядный. | 160 | 290 | 80 | 23.3 |
| 22232 E1K | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 22.4 |
| 22232CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 160 | 290 | 80 | 23.1 |
| 22232 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.5 |
| 22232MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.5 |
| 22232RHAK | Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 21.4 |
| 22232A2XK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 160 | 290 | 80 | 23.8 |
| 22232YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 23.1 |
| 22232EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 23.21 |
| 22232CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 160 | 290 | 80 | 23.1 |
| 22232EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.45 |
| 22232CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 23.1 |
| 22232 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.5 |
| 22232 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.5 |
| 22232CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 24.6 |
| 22232KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 23.1 |
| 22232EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.85 |
| 22232-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.7 |
| 22232KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 23.1 |
| 22232EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 21.93 |
| TL22232CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 160 | 290 | 80 | 23.1 |
| 22232 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.5 |
| 22232YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 23.1 |
| 22232 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 160 | 290 | 80 | 22.5 |
Модификации подшипника 22232 KW33+H3132 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
