Роликовый подшипник 238/1000R
Подшипник 238/1000R — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 238/1000, размер 1000*1220*165 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 1000 мм
Наружный диаметр: 1220 мм
Ширина: 165 мм
Масса: 410 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

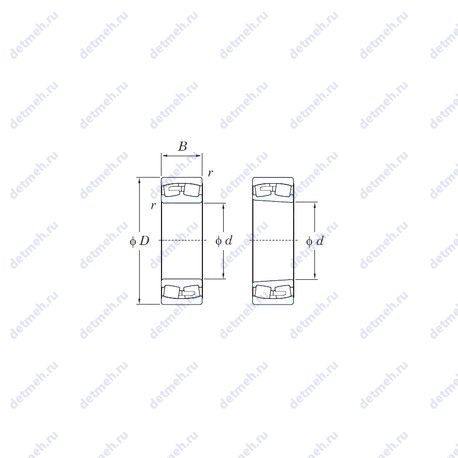

Таблица размеров и характеристик подшипника 238/1000R
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Грузоподъемность динамическая: 4640 кн
- Грузоподъемность статическая: 13600 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 238/1000r
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 8.42
- Расчетный коэффициент (Y1): 5.65
- Расчетный коэффициент (Y0): 5.53
- Расчетный коэффициент (e): 0.12
Габаритные и посадочные размеры:
- Радиус наружней фаски: 6 мм
- Ширина (высота) (B): 165 мм
- Масса: 410 кг
- Ширина наружной обоймы (C): 165 мм
- Высота. мм: 165
- Внешний диаметр: 1220. мм
- Внутренний диаметр: 1000. мм
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 1000x1220x165
В таблице приведены основные размеры подшипника 238/1000R, технические характеристики и номинальные значения.
Таблица модификаций подшипника 238/1000R
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 238/1000 | Основное исполнение. | 1000 | 1220 | 165 | 410 |
| 238/1000 K | Коническое внутреннее отверстие, конусность 1:12. | 1000 | 1220 | 165 | 410 |
| 238/1000-MB | Роликовый радиальный сферический подшипник, двухрядный. | 1000 | 1220 | 165 | 413 |
| 238/1000W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1000 | 1220 | 165 | 410 |
| 238/1000 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 1000 | 1220 | 165 | 410 |
| 238/1000-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 1000 | 1220 | 165 | 399 |
| 238/1000 CAMA/W20 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 1000 | 1220 | 165 | 410 |
| 238/1000 CAKMA/W20 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 1000 | 1220 | 165 | 395 |
Модификации подшипника 238/1000R - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 238/1000 CAKMA/W20 | 1000 | 1220 | 165 | Проточка на внешнем кольце для смазки | ||
| 238/1000 CW33 | 1000 | 1220 | 165 | |||
| 238/1000-K-MB | 1000 | 1220 | 165 | Проточка на внешнем кольце для смазки | ||
| 238/1000-MB | 1000 | 1220 | 165 | |||
| 238/1000 K | 1000 | 1220 | 165 | Проточка на внешнем кольце для смазки | ||
| 238/1000 | 1000 | 1220 | 165 | |||
| 238/1000W33 | 1000 | 1220 | 165 | |||
| 238/1000 CAMA/W20 | 1000 | 1220 | 165 |
