Роликовый подшипник 238/560R
Подшипник 238/560R — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 238/560, размер 560*680*90 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 560 мм
Наружный диаметр: 680 мм
Ширина: 90 мм
Масса: 70 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

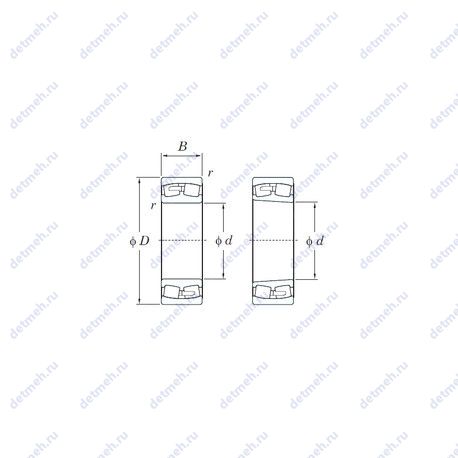

Таблица размеров и характеристик подшипника 238/560R
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Грузоподъемность динамическая: 1640 кн
- Грузоподъемность статическая: 4470 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 238/560r
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 8.48
- Расчетный коэффициент (Y1): 5.70
- Расчетный коэффициент (Y0): 5.57
- Расчетный коэффициент (e): 0.12
Габаритные и посадочные размеры:
- Радиус наружней фаски: 3 мм
- Ширина (высота) (B): 90 мм
- Масса: 70.0 кг
- Ширина наружной обоймы (C): 90 мм
- Высота. мм: 90
- Внешний диаметр: 680 мм
- Внутренний диаметр: 560. мм
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 560x680x90
В таблице приведены основные размеры подшипника 238/560R, технические характеристики и номинальные значения.
Таблица модификаций подшипника 238/560R
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 238/560 | Основное исполнение. | 560 | 680 | 90 | 66.1 |
| 238/560K | Коническое внутреннее отверстие, конусность 1:12. | 560 | 680 | 90 | 63.7 |
| 238/560W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 560 | 680 | 90 | 70 |
| 238/560 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 560 | 680 | 90 | 70 |
Модификации подшипника 238/560R - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN38/560C1NAP4 | 560 | 680 | 90 | |||
| NNF38/560C1NAP4 | 560 | 680 | 90 | |||
| 238/560 CW33 | 560 | 680 | 90 | |||
| 238/560W33 | 560 | 680 | 90 | |||
| 238/560K | 560 | 680 | 90 | Проточка на внешнем кольце для смазки | ||
| 238/560 | 560 | 680 | 90 |
