Подшипник 8308 ГОСТ

8308 — это отечественный шариковый упорный подшипник, однорядный, комплектный, с сепаратором, является основным конструктивным исполнением.
Импортный аналог - 51308.
Размер подшипника: 40*78*26 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: DPI,KG,ГОСТ Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 40 мм
  4. Наружный диаметрНаружный диаметр: 78 мм
  5. ШиринаШирина: 26 мм
  6. МассаМасса: 0.55 кг

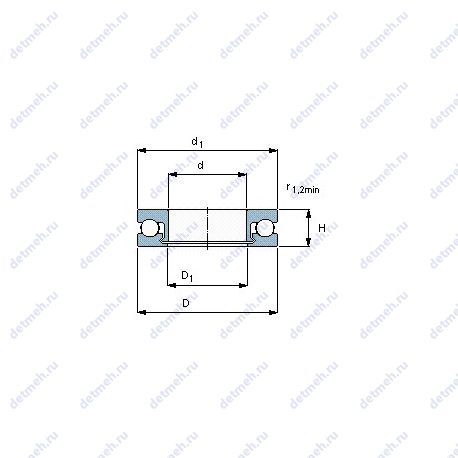

Подшипник 8308 чертеж
Чертеж подшипника 8308

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Модификации
  3. Аналоги
  4. Взаимозаменяемость
  5. Размеры и характеристики

Таблица модификаций подшипника 8308

НомерТехнические требованияd,ммD,ммB,ммm,кг
5 83084078260.55
6 83084078260.55
6-8308 БСепаратор из безоловянистой бронзы.
4078260.55
8308 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
4078260.55
8308НДетали из теплостойкой стали
4078260.55
В0 83084078260.548
В0 8308 К«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита
4078260.55
ВО-83084078260.55
B0 8308 К4078260.55
4 83084078260.55
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 8308

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-38308407826ГОСТ
ГПЗ-208308407826ГОСТ
ГПЗ-18308407826ГОСТ
ГПЗ-238308407826ГОСТ
ГПЗ-28308407826ГОСТ
ГПЗ-248308407826ГОСТ
ГПЗ-88308407826ГОСТ
ГПЗ-368308407826ГОСТ
DPI8308407826ГОСТ
KG8308407826ГОСТ
ГОСТ8308407826ГОСТ
FBJ51308407826ISO
CX51308407826ISO
KOYO51308407826ISO
NSK51308407826ISO
NACHI51308407826ISO
SKF51308407826ISO
ISB51308407826ISO
AST51308407826ISO
FAG51308407826ISO
NKE51308407826ISO
CRAFT51308407826ISO
ZEN51308407826ISO
NTN51308407826ISO
NTN-SNR51308407826ISO
ISO51308407826ISO
ROLEK51308407826ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 8308

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
5 8308407826
6 8308407826
6-8308 Б407826Сепаратор из бронзы
8308 К407826Проточка на внешнем кольце для смазки
8308Н407826
В0 8308407826
В0 8308 К407826Проточка на внешнем кольце для смазки
ВО-8308407826
B0 8308 К407826Проточка на внешнем кольце для смазки
4 8308407826
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 8308

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-23

ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"

Классификация:

  • Обозначение - 8 308;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • N шариков Количество шариков - 8;
  • D1(mm) Диаметр борта наружного кольца - 74.5;
  • d1 (mm) Диаметр борта внутреннего кольца - 56.5;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 90;
  • В (мм) Ширина - 23;
  • m (кг) Масса - 0.64;
  • r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 41;
  • Co (kN) Грузоподъемность статическая - 22.4;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;

Производитель ГОСТ

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 8 308;

Прочие характеристики:

  • Номер по ГОСТ - 8-308;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • ГОСТ - ту внипп.154, ту 37.006.154;
  • Материал Марка стали - шх-15;
  • D1(mm) Диаметр борта наружного кольца - 74.5;
  • N шариков Количество шариков - 8;
  • d1 (mm) Диаметр борта внутреннего кольца - 56.5;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 40 мм;
  • Внешний диаметр - 90 мм;
  • Ширина (высота) (B) - 23 мм.;
  • Масса - 0.635 кг;
  • Ширина наружной обоймы (C) - 23 мм.;
  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 90;
  • В (мм) Ширина - 23;
  • m (кг) Масса - 0.64;
  • r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 41;
  • Co (kN) Грузоподъемность статическая - 22.4;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;

Производитель ГПЗ-2

Классификация:

  • Основной тип - шариковый упорный;
  • Тела качения - шарики;
  • Нагрузка - осевая;
  • Обозначение - 8308;

Прочие характеристики:

  • Номер по ГОСТ - 8308;
  • Импортный аналог - 51308;
  • (d) диаметр отверстия тугого кольца. мм - 40;
  • (D1) диаметр отверстия свободного кольца. мм - 40.2;
  • ГОСТ - ГОСТ 520, ету внипп.500, ту 1002-90, ту 37.006.153, ту 37.006.068;
  • d шарика (мм) Диаметр шарика - 13.494;
  • N шариков Количество шариков - 12;
  • Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

  • Радиус наружней фаски - 1.5;
  • Масса - 0.55 кг;
  • (D) наружный диаметр свободного кольца. мм - 78;
  • (T) высота подшипника. мм - 26;
  • (d1) наружный диаметр тугого кольца. мм - 78;
  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 78;
  • m (кг) Масса - 0.55;
  • H(мм) Высота - 26;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 61.8;
  • Co (kN) Грузоподъемность статическая - 112;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

Производитель ГПЗ-1

ГПЗ-1 — ОАО "Московский подшипник"

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 8 308;

Прочие характеристики:

  • Номер по ГОСТ - 8-308;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • ГОСТ - ту 37.006.154;
  • Материал Марка стали - шх-15;
  • N шариков Количество шариков - 8;
  • D1(mm) Диаметр борта наружного кольца - 74.5;
  • d1 (mm) Диаметр борта внутреннего кольца - 56.5;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 40 мм;
  • Внешний диаметр - 90 мм;
  • Ширина (высота) (B) - 23 мм.;
  • Масса - 0.635 кг;
  • Ширина наружной обоймы (C) - 23 мм.;
  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 90;
  • В (мм) Ширина - 23;
  • m (кг) Масса - 0.64;
  • r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 41;
  • Co (kN) Грузоподъемность статическая - 22.4;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;

Производитель ГПЗ-20

ГПЗ-20 — ООО "Курский завод упорных подшипников"

Классификация:

  • Обозначение - 8308;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 13.494;
  • N шариков Количество шариков - 12;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 78;
  • m (кг) Масса - 0.55;
  • H(мм) Высота - 26;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 61.8;
  • Co (kN) Грузоподъемность статическая - 112;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;

Производитель ГПЗ-24

ГПЗ-24 — ООО "Пензенский подшипниковый завод"

Классификация:

  • Обозначение - 8308;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 13.494;
  • N шариков Количество шариков - 12;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 78;
  • m (кг) Масса - 0.55;
  • H(мм) Высота - 26;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 61.8;
  • Co (kN) Грузоподъемность статическая - 112;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

Производитель ГПЗ-36

Классификация:

  • Обозначение - 8308;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • d шарика (мм) Диаметр шарика - 13.494;
  • N шариков Количество шариков - 12;
  • Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 78;
  • m (кг) Масса - 0.55;
  • H(мм) Высота - 26;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 61.8;
  • Co (kN) Грузоподъемность статическая - 112;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

Производитель ГПЗ-8

ГПЗ-8 — ОАО "Харьковский подшипниковый завод"

Классификация:

  • Обозначение - 8 308;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • N шариков Количество шариков - 8;
  • D1(mm) Диаметр борта наружного кольца - 74.5;
  • d1 (mm) Диаметр борта внутреннего кольца - 56.5;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 90;
  • В (мм) Ширина - 23;
  • m (кг) Масса - 0.64;
  • r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 41;
  • Co (kN) Грузоподъемность статическая - 22.4;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;

Производитель DPI

DPI — Предлагаемые продукты DPI, точно спроектированы, используя оптимальный сорт металла с помощью передовых методов в соответствии с установленными отраслевыми нормами.  Кроме того, эти продукты проверены на их качество по ряду качественных параметров прежде, чем быть поставленным нашим клиентам, гарантирующим их безупречность в конце пользователя.  Предлагаемые продукты широко используются в различных отраслях промышленности, таких как машиностроение, производство, автомобилестроение и т. Д.

Классификация:

  • Обозначение - 8308;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • d шарика (мм) Диаметр шарика - 13.494;
  • N шариков Количество шариков - 12;
  • Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 78;
  • m (кг) Масса - 0.55;
  • H(мм) Высота - 26;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 112;
  • C (kN) Грузоподъемность динамическая - 61.8;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

Производитель KG

Классификация:

  • Обозначение - 8308;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 40;
  • D (мм) Наружный диаметр - 78;
  • m (кг) Масса - 0.55;
  • H(мм) Высота - 26;

Прочие характеристики:

  • d шарика (мм) Диаметр шарика - 13.494;
  • N шариков Количество шариков - 12;
  • Материал Марка стали - шх-15;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 61.8;
  • Co (kN) Грузоподъемность статическая - 112;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;
×
Наш специалист расскажет все о подшипникахОставьте номер телефона
или позвоните нам +7 (495) 255-13-10
Не знаете, какой подшипник выбрать? Отправьте нам запрос!

Наши специалисты помогут выбрать нужные вам подшипники, рассчитают их стоимость и сориентируют по срокам доставки
