Подшипник 113636АМНК ГОСТ
Модификация 113636АМНК — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, основное конструктивное исполнение - 113636.
Импортный аналог - 22336ACKMW33.
Размер подшипника: 180*380*126 мм.
Стандарт: ГОСТ
Бренд: МПЗ
Внутренний диаметр: 180 мм
Наружный диаметр: 380 мм
Ширина: 126 мм
Масса: 69.54 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 113636АМНК
Суффикс А — Повышенная грузоподъемность Суффикс М — Модифицированный контакт. Суффикс Н — Детали из теплостойкой стали
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 113636АМНК
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 113636 | Основное исполнение. | 180 | 380 | 126 | 69.10 |
| 113636 W2 | Детали из вакуумированной стали. | 180 | 380 | 126 | 69.10 |
| 113636 Н | Детали из теплостойкой стали | 180 | 380 | 126 | 69.10 |
| 30-113636 | 180 | 380 | 126 | 69.1 | |
| 113636 АМН | Повышенная грузоподъемность Модифицированный контакт. Детали из теплостойкой стали | 180 | 380 | 126 | 69.10 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 113636АМНК
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| МПЗ | 113636АМНК | 180 | 380 | 126 | ГОСТ |
| MPZ | 22336 ACKMW33 | 180 | 380 | 126 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 113636АМНК
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 3636 | 180 | 380 | 126 | |||
| 53636 | 180 | 380 | 126 | |||
| 73736 | 180 | 380 | 126/160 | |||
| 113636 | 180 | 380 | 126 | |||
| 153636 | 180 | 380 | 126 | |||
| 113636 W2 | 180 | 380 | 126 | |||
| 113636 Н | 180 | 380 | 126 | |||
| 153636Н | 180 | 380 | 126 | |||
| 2В0 3636 У | 180 | 380 | 126 | Специальные тех. требования | ||
| 30-113636 | 180 | 380 | 126 | |||
| 30 3636 | 180 | 380 | 126 | |||
| 30-3636 Н4 | 180 | 380 | 126 | |||
| 3636 Л | 180 | 380 | 126 | Сепаратор из латуни | ||
| 3636 Н | 180 | 380 | 126 | |||
| 3636 У1 | 180 | 380 | 126 | Специальные тех. требования | ||
| 3636 АМНК | 180 | 380 | 126 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 3636АМНК5 | 180 | 380 | 126 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 40 3636 | 180 | 380 | 126 | |||
| 53636Н | 180 | 380 | 126 | |||
| 8 3636 | 180 | 380 | 126 | |||
| С8 3636 | 180 | 380 | 126 | |||
| 113636 АМН | 180 | 380 | 126 | Повышенной грузоподъёмности | ||
| 30 3636 АМНК5 | 180 | 380 | 126 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 30 3636 НК5 | 180 | 380 | 126 | Проточка на внешнем кольце для смазки | ||
| 30 3636 Н | 180 | 380 | 126 | |||
| 3636 АМНУ | 180 | 380 | 126 | Повышенной грузоподъёмности Специальные тех. требования | ||
| 3636 АМН | 180 | 380 | 126 | Повышенной грузоподъёмности | ||
| 3636 А | 180 | 380 | 126 | Повышенной грузоподъёмности | ||
| С8 3636 W2 | 180 | 380 | 126 | |||
| 2В0 3636 УW2 | 180 | 380 | 126 | Специальные тех. требования | ||
| 2В0 3636 W2 | 180 | 380 | 126 | |||
| 30 3636 НУ | 180 | 380 | 126 | Специальные тех. требования | ||
| 30 3636 W2 | 180 | 380 | 126 | |||
| 30 73736 | 180 | 380 | 126/160 | |||
| 3636 W2 | 180 | 380 | 126 | |||
| 40 3636 W2 | 180 | 380 | 126 | |||
| 6 3636 НШ1 | 180 | 380 | 126 | |||
| 6 3636 НШ | 180 | 380 | 126 | |||
| 6 73736 Ш1 | 180 | 380 | 126/160 | |||
| 76 3636 НШ1 | 180 | 380 | 126 | |||
| 76 3636 НШ | 180 | 380 | 126 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

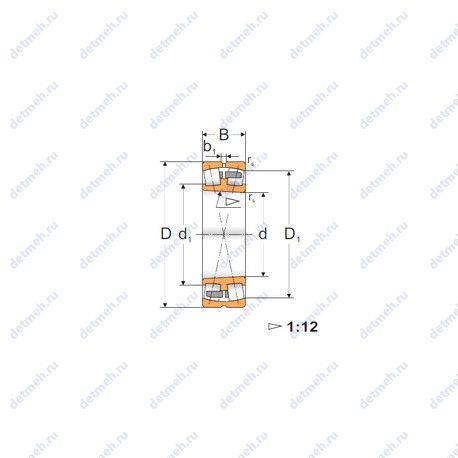

Таблица размеров и характеристик подшипника 113636АМНК
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель МПЗ
МПЗ — Основные потребители продукции ОАО «МПЗ» – предприятия машиностроительной, горнодобывающей, металлургической, энергетической, строительной, нефтегазовой и оборонной промышленности. Подшипники с торговой маркой MPZ находят все более широкое применение у потребителей, делающих ставку на надежность и долговечность оборудования. Новые разработки «МИНСКОГО ПОДШИПНИКОВОГО ЗАВОДА», многие из которых уникальны и не имеют аналогов в мире, позволяют предприятию быть в топе ведущих мировых производителей подшипников и составлять серьезную конкуренцию на рынке.
Классификация:
- Основной тип - роликовый радиальный сферический;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Форма роликов - бочкообразные;
- Тип - сферический;
Прочие характеристики:
- Номер по ГОСТ - 113636амнк;
- Размер (d1) - 238 мм.;
- Размер (r5 min.) - 4 мм.;
- Размер (D1) - 312.1 мм.;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (b1) - 22 мм.;
Габаритные и посадочные размеры:
- Внутренний диаметр - 180 мм;
- Внешний диаметр - 380 мм;
- Ширина (высота) (B) - 126 мм.;
- Масса - 69.54 кг;
- Ширина наружной обоймы (C) - 126 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 1671 кн;
- Грузоподъемность статическая - 2368 кн;
- Частота вращения предельная при пластичной смазке - 900 об/мин;
- Частота вращения предельная при жидкой смазке - 1200 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.37;
- Расчетный коэффициент (Y0) - 1.78;
- Расчетный коэффициент (Y1) - 1.83;
- Расчетный коэффициент (Y2) - 2.71;
