Роликовый подшипник 22230RHR
Подшипник 22230RHR — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22230, размер 150*270*73 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 73 мм
Масса: 18.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

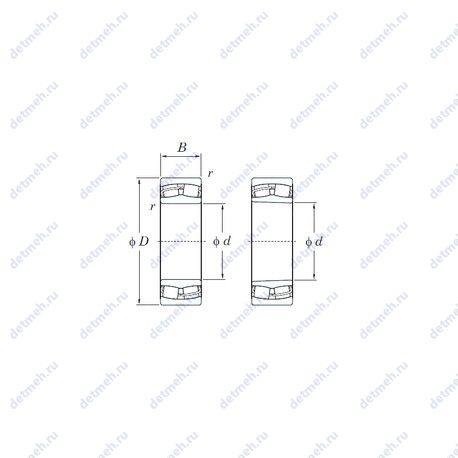

Таблица размеров и характеристик подшипника 22230RHR
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 1200 об/мин
- Частота вращения предельная при жидкой смазке: 1600 об/мин
- Грузоподъемность статическая: 1200 кн
- Грузоподъемность динамическая: 865 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 22230rhr
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 4
- Расчетный коэффициент (Y1): 2.69
- Расчетный коэффициент (Y0): 2.63
- Расчетный коэффициент (e): 0.25
Прочие характеристики:
- Размер сопряженных деталей (Da max.): 256
- Размер сопряженных деталей (da min.): 164
- Размер сопряженных деталей (ra max.): 2.5
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 150x270x73
Габаритные и посадочные размеры:
- Радиус наружней фаски: 3 мм
- Ширина (высота) (B): 73 мм
- Масса: 18.9 кг
- Ширина наружной обоймы (C): 73 мм
- Высота. мм: 73
- Внешний диаметр: 270 мм
- Внутренний диаметр: 150 мм
В таблице приведены основные размеры подшипника 22230RHR, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22230RHR
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22230 | Основное исполнение. | 150 | 270 | 73 | 18.42 |
| 22230B | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 73 | 18.1 |
| 22230C | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 73 | 18.81 |
| 22230CJ | Штампованный сепаратор из стального листа. | 150 | 270 | 73 | 18.2 |
| 22230 K | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 73 | 18.42 |
| 22230YM | Штампованный сепаратор из листовой латуни. | 150 | 270 | 73 | 18 |
| 22230CK | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 73 | 18.43 |
| 22230MB | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 73 | 18.18 |
| 22230EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 270 | 73 | 18.9 |
| 22230BK | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 73 | 17.7 |
| 22230MBK | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 73 | 17.78 |
| 22230AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 270 | 73 | 18.1 |
| 22230EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 270 | 73 | 18.9 |
| 22230-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 73 | 18.2 |
| 22230AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 270 | 73 | 18.1 |
| 22230MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18 |
| 22230CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 150 | 270 | 73 | 18.4 |
| 22230 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18 |
| 22230RHRK | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 73 | 18.5 |
| 22230 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 17 |
| 22230-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 73 | 17.8 |
| 22230CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.2 |
| 22230EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 17.75 |
| 22230CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 73 | 18.4 |
| 22230EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.28 |
| 22230YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.2 |
| 22230 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.59 |
| 22230CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.2 |
| 22230MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 17.95 |
| 22230KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.2 |
| 22230EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 17.35 |
| 22230-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 17.9 |
| 22230EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 17.89 |
| 22230KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.2 |
| 22230 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 17 |
| TL22230CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 150 | 270 | 73 | 18.4 |
| 22230CJW33C2 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.2 |
| 22230CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.2 |
| 22230 ACMW33 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 17.8 |
| 22230CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 73 | 18.2 |
Модификации подшипника 22230RHR - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
