Роликовый подшипник 22268 KW33

Подшипник 22268 KW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22268, размер 340*620*165 мм.

Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 340 мм
Наружный диаметр: 620 мм
Ширина: 165 мм
Масса: 216 кг

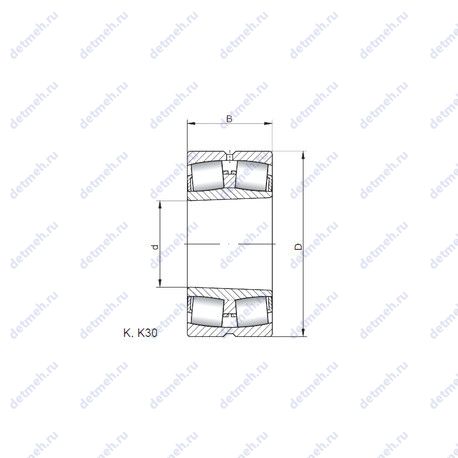

Подшипник 22268 KW33 чертеж — Чертеж подшипника 22268 KW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 22268 KW33

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Внешний диаметр - 620. мм;
Ширина наружной обоймы (C) - 165 мм.;
Ширина (высота) (B) - 165 мм.;
Масса - 216 кг;
Высота. мм - 165;
Внутренний диаметр - 340 мм;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 22268 kw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 340x620x165;

В таблице приведены основные размеры подшипника 22268 KW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22268 KW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22268E	Роликовый радиальный сферический подшипник, двухрядный.	340	620	165	224
22268R	Роликовый радиальный сферический подшипник, двухрядный.	340	620	165	221
22268EK	Коническое внутреннее отверстие, конусность 1:12.	340	620	165	224
22268RK	Коническое внутреннее отверстие, конусность 1:12.	340	620	165	216
22268W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	340	620	165	221
22268 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	340	620	165	221
22268-B-MB	Роликовый радиальный сферический подшипник, двухрядный.	340	620	165	226
22268 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	340	620	165	216
22268-B-K-MB	Коническое внутреннее отверстие, конусность 1:12.	340	620	165	222

Модификации подшипника 22268 KW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
